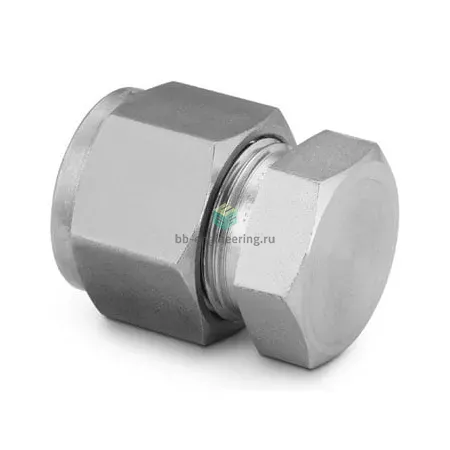

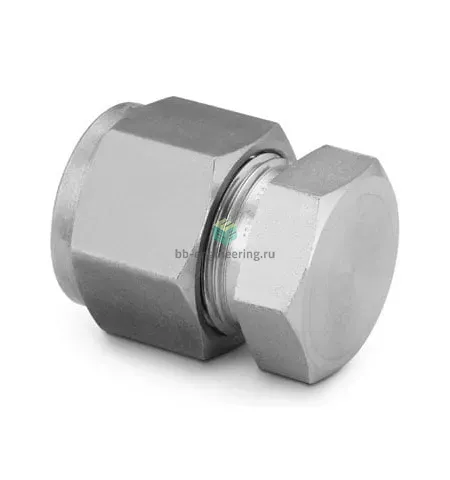

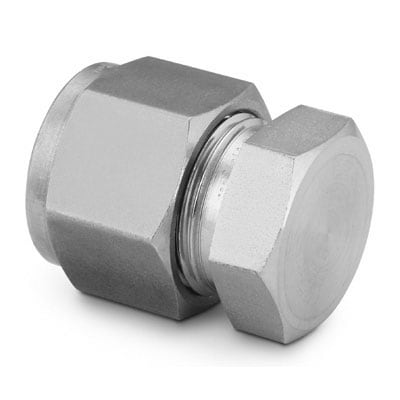

SS-1010-C Swagelok - Заглушка на трубку обжимная 5/8", нерж.

Назначение и принцип работы

Обжимная заглушка для трубки 5/8″ предназначена для герметичного перекрытия трубопроводов и отводов в измерительных, технологических и лабораторных системах. Соединение реализовано по принципу двойного обжима: две конические обжимные втулки (двойной «ferrule») и гайка формируют металл‑по‑металлу уплотнение на наружном диаметре трубки 5/8″ (15,875 мм), без применения резьбового уплотнения. Конструкция обеспечивает повторяемую герметичность для газов, жидкостей и вакуума при стандартных эксплуатационных режимах.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость против воды, нефтепродуктов, многих кислот и газов. Тип исполнения — двухколецовая обжимная система Swagelok, не требующая уплотнительной резьбы. Рабочие среды: технические и аналитические газы, гидравлические и технологические жидкости, вакуум. Давление зависит от толщины стенки трубки и режима; при корректно подобранной трубке типичные рабочие значения находятся в пределах сотен бар (в отдельных применениях и при соблюдении рекомендаций производителя — до ~400 bar). При эксплуатации без эластомерных уплотнений температурный диапазон определяется свойствами металла и средой; ориентировочно — от криогенных температур (≈−196 °C) до нескольких сотен °C при отсутствии агрессивной коррозии.

Экспертные рекомендации по применению

Перед монтажом подготовьте трубку 5/8″: ровный торец, снятая фаска и удалённая стружка, контролируйте монтажную глубину вставки. Затягивайте гайку динамометрическим ключом по рекомендациям Swagelok (несколько оборотов от начального контакта) — избегайте перетяжки, которая деформирует втулки и снижает прочность. Для повторной установки используйте новые обжимные кольца при критичных герметичностях; при контроле утечек применяйте пробную герметичную опрессовку и газовый/мыльный тест или масс‑спектрометрию при вакууме. Избегайте изгибных нагрузок и вибрации в зоне фитинга, при агрессивных средах проверяйте совместимость AISI 316 и контролируйте температуру.
