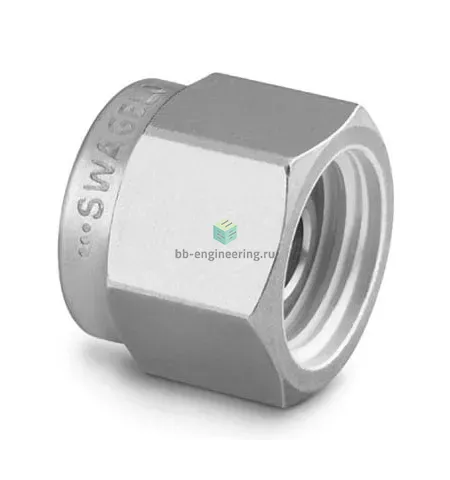

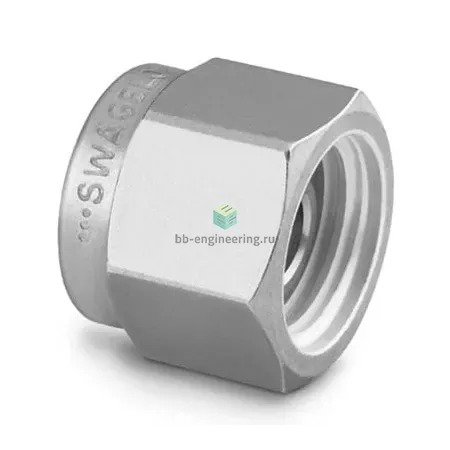

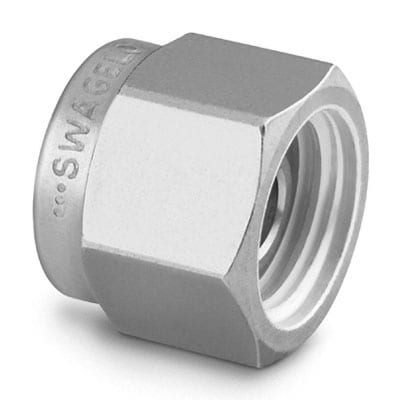

SS-1010-P Swagelok - Заглушка в обжимной фитинг 5/8", нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного запирания конца трубопровода и выполнения операций изоляции в контрольно-измерительных и малотоннажных технологических линиях. Модель для подключения 5/8" (15,875 мм) обеспечивает быстрое и разъёмное окончание контура без сварки: при сборке две обжимные кольца и гайка формируют металлопластическое уплотнение трубки, обеспечивая металло-металлическую посадку и газонепроницаемость. Применяется для блокировки отводов, опрессовки, временной остановки линии и пробоотборов; обеспечивает эксплуатацию в типичных диапазонах давлений — от единиц до сотен бар в зависимости от стенки и материала трубки, и температур от криогенных значений до порядка +350…+400 °C при использовании нержавеющей стали AISI 316.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, общее материаловое исполнение — нержавеющая сталь, что гарантирует коррозионную стойкость к воде, парам, инертным и многих агрессивным средам. Конструкция — классическая система Swagelok с двумя обжимными кольцами и гайкой: первая (задняя) кольцевая часть центрирует трубку, вторая обеспечивает уплотнение и удержание. Резьбовое уплотнение не используется (тип уплотнения резьбы — отсутствует), герметичность достигается деформацией кольца. Рекомендуется монтаж на трубки 5/8" с соответствующей толщиной стенки; эксплуатация возможна в широких температурных пределах и при рабочих давлениях, характерных для приборных и технологических систем.

Экспертные рекомендации по применению

Подбирайте заглушку под фактический наружный диаметр и марку трубки; перед сборкой удалите заусенцы и обеспечьте прямую ось трубки. Сборка: завинтите гайку до упора рукой, затем докрутите моментом или оборотами, соответствующими диаметру трубки (см. инструкцию производителя) — избегайте чрезмерного усилия, чтобы не деформировать трубку. После монтажа выполните испытание давлением и проверку на утечку. Для агрессивных сред или повышенных температур рассмотрите специальные варианты уплотнений и материалы; при риске электрохимической коррозии обеспечьте гальваническую развязку и правильную заземлённость.
