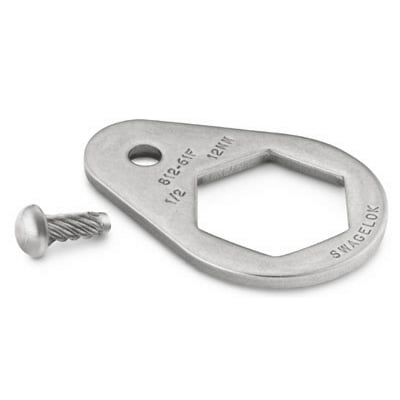

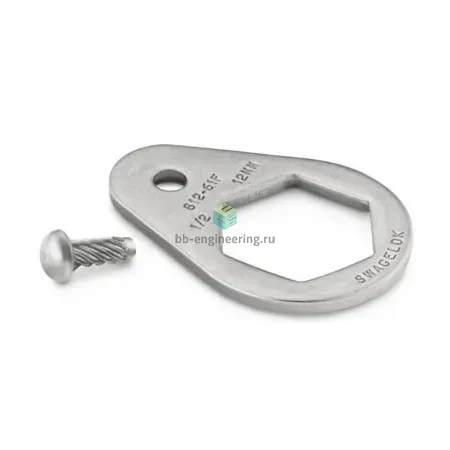

SS-1012-61F Swagelok - Ограничитель обжимного фитинга 5/8", 15 мм, 16 мм, нерж.

Назначение и принцип работы

Ограничитель обжимного фитинга предназначен для точной фиксации длины вставки трубки в обжимном соединении и предотвращения излишнего захода при монтаже. Применяется в системах трубопроводов Swagelok с наружным диаметром трубки 5/8" (≈15,9 мм), а также для типоразмеров 15 мм и 16 мм, где используется двухобжимная конструкция (две обжимные втулки + гайка). В работе ограничитель обеспечивает повторяемую посадку трубы перед затяжкой гайки и тем самым повышает герметичность соединения и точность монтажа при эксплуатации под давлением и в агрессивных средах.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, материал обобщённо — нержавеющая сталь, что обеспечивает коррозионную стойкость в водородных, химических и паровых средах. Отсутствие резьбового уплотнения (тип уплотнения резьбы: -) компенсируется двухобжимной схемой уплотнения Swagelok, обеспечивающей металл-металл контакт и долговременную герметичность. Ограничитель рассчитан на работу с трубками 5/8", 15 мм и 16 мм; температурная стойкость корпуса соответствует диапазону эксплуатационных возможностей AISI 316 (приблизительно −196…+538 °C в зависимости от среды и уплотнений). Рабочее давление зависит от толщины стенки трубки и условия монтажа; в типичных установках с аналогичными фторами и материалами применяется в системах высокого давления (порядка сотен бар) при соблюдении спецификаций производителя.

Экспертные рекомендации по применению

Подбирайте ограничитель под точный наружный диаметр трубки (5/8", 15 мм или 16 мм) и соответствующую гайку Swagelok. Перед монтажом отрежьте трубку под прямым углом и удалите фаски и заусенцы; маркируйте глубину вставки по ограничителю. Затягивайте по рекомендациям производителя для двухобжимной системы, не превышая допустимого момента, не используйте повторно деформированные втулки и гайки. При вибрационных режимах применяйте дополнительную опору трубопровода. После сборки выполните испытание на герметичность (натрий/воздух/гелий) в рабочих условиях. Для агрессивных сред и критичных температур уточняйте совместимость уплотнений и максимальные допустимые параметры у технической документации Swagelok.
