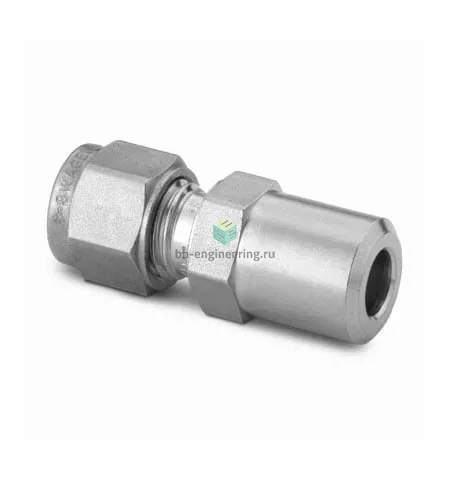

SS-10M0-1-4W Swagelok - Штуцер прямой под приварку встык обжимной 10 мм-1/4", нерж.

Назначение и принцип работы

Прямой штуцер под приварку с обжимным соединением предназначен для перехода между трубкой Ø10 мм и приварным соединением 1/4″ в технологических и контрольно-измерительных магистралях. Конструкция решает задачу герметичного соединения тонкостенных трубок с приварными патрубками при измерении давления, подаче газов и жидкостей, а также в системах отбора проб. Принцип работы — двухколечный обжим: при затяжке гайки две обжимные втулки формируют металлографическое уплотнение на наружной поверхности трубки Ø10 мм, второй торец — приварной хвостовик 1/4″ обеспечивает прочное стационарное соединение со слабым термическим воздействием на обжимную зону при правильной очередности монтажных операций.

Ключевые особенности конструкции

Корпус и обжимные элементы — сталь нержавеющая AISI 316, что гарантирует устойчивость к коррозии и совместимость с агрессивными средами. Исполнение — двухобжимная система с гайкой и двумя обжимными кольцами, без эластомерных уплотнителей (металлическое уплотнение), поэтому допустимы широкие температурные диапазоны: типично от -269 °C (криогенные применения) до +400 °C; рабочее давление зависит от толщины стенки трубки и условий, в типичных применениях для аналогичных размеров допускают до ≈400 бар (≈6000 psi). Применяется в газовых, жидких и паровых средах, лабораторной и промышленной автоматике.

Экспертные рекомендации по применению

Перед сборкой приварите 1/4″ хвостовик к магистрали и дайте остыть; сборку обжимной части выполняйте отдельно, чтобы не подвергать обжимные кольца сварочному нагреву. Обязательно обеспечить торец трубки Ø10 мм ровным и обезжиренным, выдержать рекомендованный заходной крутящий момент производителя для предотвращения течи и деформации. Избегайте многократной перезатяжки одной и той же обжимной пары — при повторном монтаже заменяйте кольца. Проверяйте совместимость стенки трубки с давлением в системе и выполняйте гидростатический контроль после установки.
