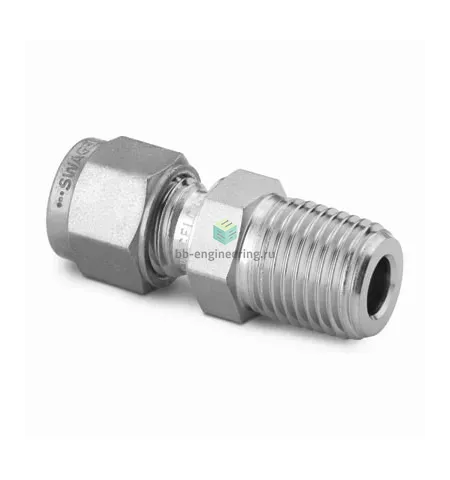

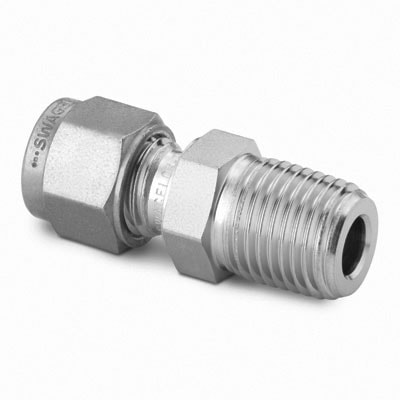

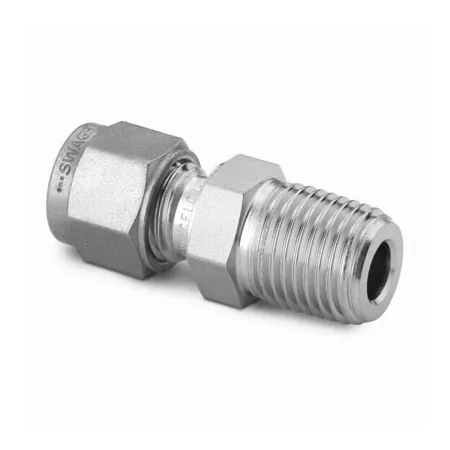

SS-10M0-1-6RT Swagelok - Штуцер прямой с нар. резьбой обжимной R3/8-10 мм, нерж.

Назначение и принцип работы

Прямой штуцер Swagelok SS‑10M0‑1‑6RT предназначен для перехода с тонкостенных трубок Ø10 мм на резьбовое присоединение R3/8 в приборных и технологических трассах. Решает задачу герметичного соединения трубопроводов для жидкостей и газов в аналитических, химических и гидравлических системах. Работает по принципу обжима трубки двумя конусными обжимными кольцами и гайкой: при затяжке создаётся концентрированное усилие на наружную поверхность трубки, формируется металлическое уплотнение, а резьбу дополнительно герметизируют ФУМ‑лентой.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах. Конструкция: гайка + две обжимные кольца (фирменная система Swagelok) обеспечивает надёжное повторноуплотняемое соединение для труб Ø10 мм и резьбы R3/8. Тип уплотнения резьбы — ФУМ‑лента; при применении ФУМ следует учитывать её температурные ограничения. Типичные эксплуатационные диапазоны для аналогичных изделий Swagelok: рабочие давления до порядков 200–400 бар в зависимости от толщины стенки трубки и режима; температурный диапазон с обычными уплотнениями примерно от −54 °C до +204 °C. Применим для нейтральных и агрессивных сред при соблюдении совместимости материалов.

Экспертные рекомендации по применению

Подбирайте штуцер с учётом толщины стенки и материала трубки; для обеспечения герметичности используйте трубку без заусенцев, с правильным заходом в корпус. Наносите ФУМ‑ленту лишь на наружную резьбу, не допуская её попадания в проток. Затяжка: после навинчивания до упора — довести гайку дополнительным поворотом (следовать инструкциям Swagelok для соответствующего диаметра), контролировать отсутствие люфтов и утечек пробойным методом. Не рекомендуется многократно использовать изношенные обжимные кольца; при демонтаже заменяйте кольца и гайку при видимых повреждениях. Избегайте перекрутки и чрезмерной силы при монтаже — это снижает ресурс уплотнения и может повредить резьбу R3/8.
