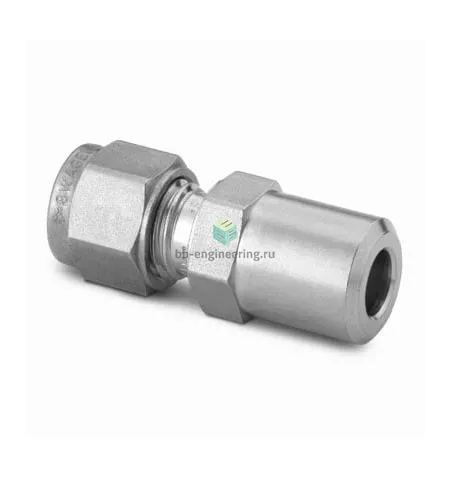

SS-10M0-1-6W Swagelok - Штуцер прямой под приварку встык обжимной 10 мм-3/8", нерж.

Назначение и принцип работы

Прямой обжимной штуцер Swagelok предназначен для перехода от трубки Ø10 мм на короткий патрубок под приварку встык 3/8″. Решает задачи подсоединения измерительных линий, пробоотборов и технологических трубопроводов, где требуется надежный герметичный переход металлокерамической обжимной системы на сварное соединение. Принцип работы — металлопластическая деформация двух обжимных колец при затяжке гайки, обеспечивающая уплотнение трубки Ø10 мм; противоположный конец фиксируется сваркой встык.

Ключевые особенности конструкции

Корпус и обжимные элементы из нержавеющей стали AISI 316, конструкция — двухкольцевая Swagelok с гайкой, обеспечивает повторяемую герметизацию и высокую коррозионную стойкость. Применим для жидкостей и газов, агрессивных сред в разумных пределах; типичные рабочие параметры для аналогичных исполнений: рабочее давление до ≈420 bar (6000 psi) и рабочая температура примерно −54…+204 °C. Обжимное соединение не требует резьбовых уплотнений; приварной патрубок 3/8″ — для выполнения неразъемной сварки встык.

Экспертные рекомендации по применению

Перед монтажом используйте трубу Ø10 мм с рекомендованной наружной шероховатостью и ровной торцовой кромкой. Сборка: посадить кольца и гайку, затянуть до упора вручную, затем дополнительно повернуть примерно 1–1,25 оборота (для окончательной посадки кольцевой системы) — контролировать герметичность при испытании по давлению. Приварной патрубок приваривайте до установки на технологическую линию или защитите обжимную сторону от нагрева; не используйте повторно деформированные кольца. Регулярно проверяйте на утечки и коррозию в критичных режимах.
