SS-10M0-1-8W Swagelok - Штуцер прямой под приварку встык обжимной 10 мм-1/2", нерж.

Назначение и принцип работы

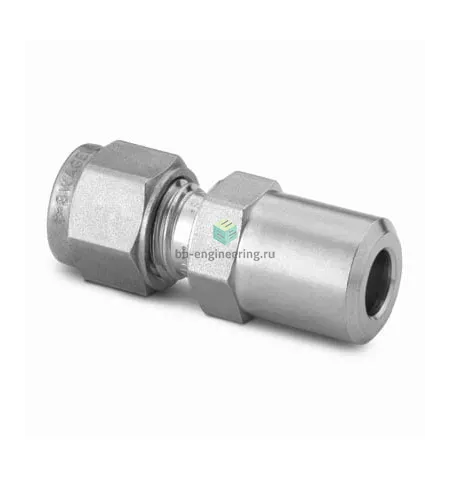

Прямой штуцер Swagelok SS-10M0-1-8W служит для перехода с трубки Ø10 мм на технологический патрубок 1/2″ с приваркой встык. Решает задачи подвода и отсечки измерительных, технологических и пробоотборных линий в коррозионно-активных средах и системах КИПиА. Принцип работы — герметичное обжимное соединение двухобоймовой конструкции: при затяжке гайки задняя и передняя обжимные втулки пластически деформируют трубку Ø10 мм, обеспечивая металлическое уплотнение; противоположный фланец приваривается к магистрали, обеспечивая прочное неразъемное соединение.

Ключевые особенности конструкции

Корпус и детали изготовлены из нержавеющей стали AISI 316, стойкой к коррозии и совместимой с агрессивными средами. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; резьбовое уплотнение отсутствует как отдельный тип (Тип уплотнения резьбы: -). Применимо в вакууме и в высоконапорных системах — при правильном подборе толщины стенки трубки допускаются рабочие давления порядка сотен бар (зависит от материала и wall‑thickness). Рабочие температуры типично в диапазоне от примерно −50 °C до +200 °C, ограничены свойствами корпуса и применяемой трубки.

Экспертные рекомендации по применению

Перед монтажом выполнить контроль размеров трубки Ø10 мм и зачистку торца; приваривать патрубок 1/2″ до сборки, обеспечить прогрев/очистку шва и прокаливание по необходимости. Собирать после полного охлаждения сварного шва; затягивать гайку с крутящим моментом согласно технической инструкции производителя или каталога Swagelok для Ø10 мм, избегать перекрута и повреждения обжимных колец. Контролировать герметичность пробой под давлением и при циклических температурах; не применять при механических вибрациях без дополнительных опор и защит.
