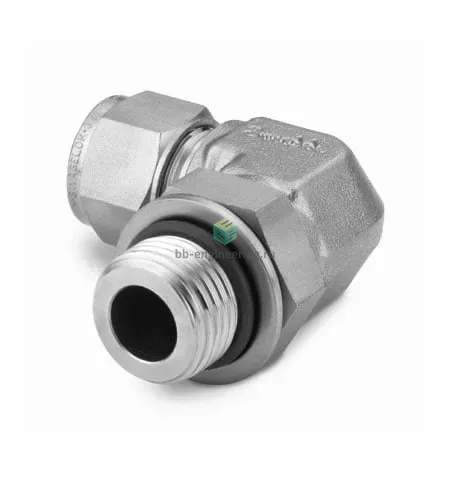

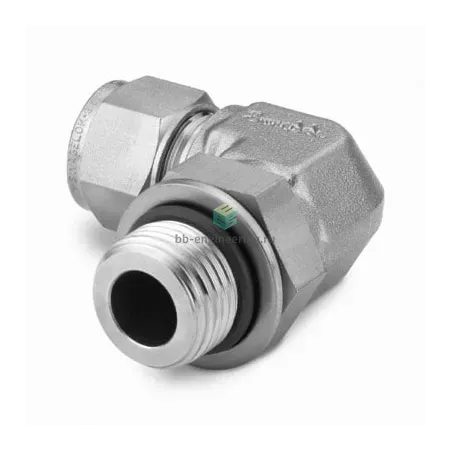

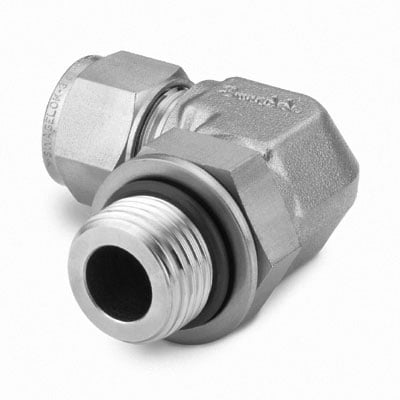

SS-10M0-2-4PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G1/4-10 мм, нерж.

Назначение и принцип работы

Угловой поворотный штуцер с наружной резьбой и компрессионным соединением служит для присоединения 10 мм трубки к резьбовому порту G1/4 в приборах, линиях передачи сред и системах КИПиА. Фитинг решает задачи изменения направления трассы на 90° с возможностью поворота корпуса относительно резьбового соединения, обеспечивая герметичное присоединение трубки за счёт двух обжимных колец и гайки и дополнительного уплотнения резьбы O‑ring по DIN 3852 форма H. Конструкция обеспечивает быстрый монтаж в приборных и технологических линиях для газов и жидкостей низкой и высокой агрессивности и минимизирует утечки при давлении в диапазоне нескольких сотен бар в зависимости от стенки трубки и условий эксплуатации; рабочая температура зависит от материала O‑ring (типично от −60 °C до +200 °C).

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, стойкой к коррозии в агрессивных средах. Компрессионная система — две обжимные кольца и гайка — обеспечивает надёжное механическое сцепление трубки Ø 10 мм. Резьбовое присоединение — G1/4 с герметизацией уплотнительным кольцом O‑ring со стопорным кольцом и шайбой по DIN 3852 (форма H), что исключает применение лент и паст на резьбе. Применяется в средах: сжатые и технические газы, гидравлические и технологические жидкости, инертные среды. Давление эксплуатации определяется трубкой и системой — типично рассчитано на сотни бар при соблюдении рекомендаций производителя; температурный диапазон ограничен материалом уплотнений.

Экспертные рекомендации по применению

Для надёжного монтажа использовать трубу Ø 10 мм с указанной толщиной стенки, нарезать торец ровно, удалить заусенцы и обеспечить вставку по контрольной метке до упора. При затяжке — сначала закрутить вручную, затем довести ключом согласно таблице завода‑изготовителя; избегать чрезмерного момента, который деформирует кольца. Не смазывать O‑ring и не применять паковочные материалы на резьбе DIN 3852 H. При демонтаже рекомендуется оценивать состояние обжимных колец и O‑ring и при подозрении на деформацию заменять их. Для вибронагруженных или циклических систем предусмотреть крепления трубопровода и плановые проверки на герметичность.
