SS-10M0-2-6PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G3/8-10 мм, нерж.

Назначение и принцип работы

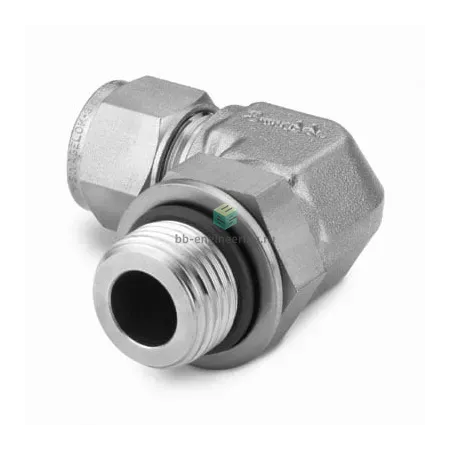

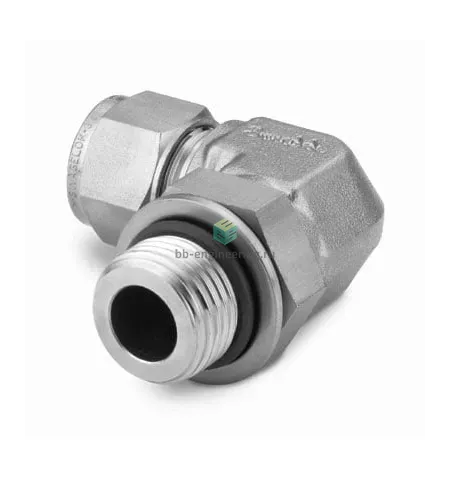

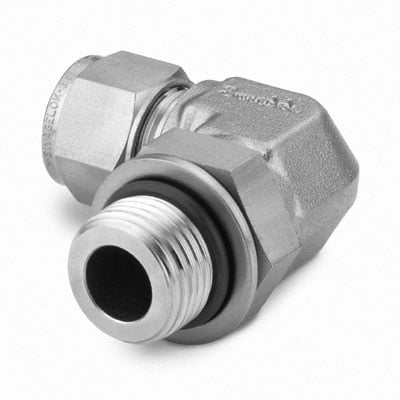

Угловой поворотный штуцер с наружной резьбой G3/8 и присоединением под трубку 10 мм обеспечивает переход от резьбового порта к инструментальной трубке под углом 90° с возможностью поворота для выравнивания трассы. Резьбовое уплотнение выполняется уплотнительным кольцом O‑ring со стопорным кольцом и шайбой по DIN 3852 форма H, герметизация трубки — двухколецовой обжимной системой (две обжимные втулки + гайка). Применяется в линиях технологической и аналитической приборной арматуры, пробоотводах, гидравлике и газовых системах, где требуется компактный поворотный переход с надежным уплотнением.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, общая группа материала — нержавеющая сталь, устойчивость к коррозии и агрессивным средам. Резьба G3/8 (BSPP) уплотняется O‑ring по DIN 3852 H; запирание трубки производится двумя обжимными кольцами и гайкой, что обеспечивает металлическое и эластомерное комбинированное уплотнение. Типичные рабочие среды: вода, масла, технические газы, агрессивные жидкости (в рамках стойкости AISI 316 и выбранного материала O‑ring). Диапазон температур определяется выбранным материалом уплотнителя: NBR ≈ −30…+100 °C, FKM (Viton) ≈ −20…+200 °C; корпус выдерживает значительно более высокие температуры. Рабочее давление зависит от толщины стенки трубки и условий монтажа; при штатной 10 мм трубке и правильной сборке типично обеспечивается высокая прочность и герметичность для приборных и средне‑давленых систем (ориентировочно в пределах, принятых для обжимных фитингов Swagelok — см. паспорт производителя).

Экспертные рекомендации по применению

Перед монтажом очистите и калибруйте торец трубки, удалите заусенцы; проверить соответствие наружного диаметра 10 мм и толщины стенки. Сборка: сначала затянуть гайку вручную, затем довести до рабочего момента по таблице завода‑изготовителя; поворотность штуцера позволяет окончательно ориентировать линию без перекручивания трубки. Избегать чрезмерного момента и многократного перекусывания обжимных колец в критичных системах — при сомнении заменяйте втулки. Контролировать состояние O‑ring (совместимость с рабочей средой) и периодически проверять на протечки при пуске; при вибрации рекомендована фиксация трубопровода и регулярная инспекция соединений.
