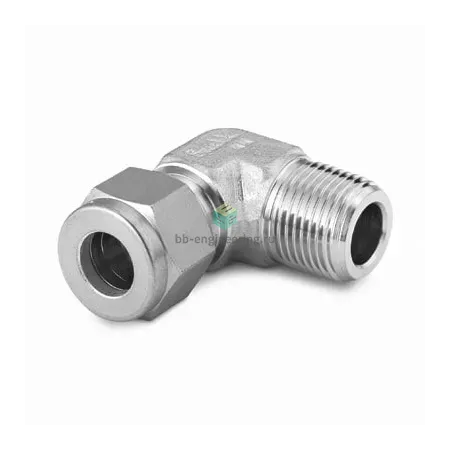

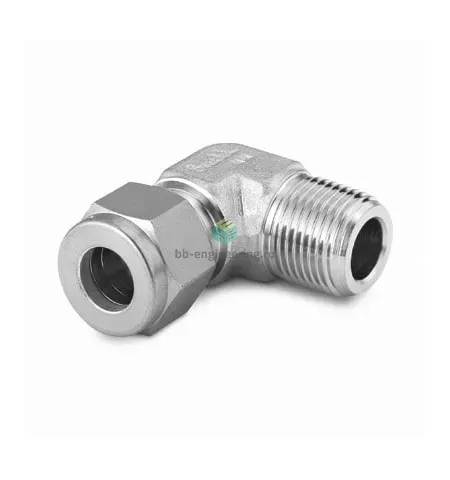

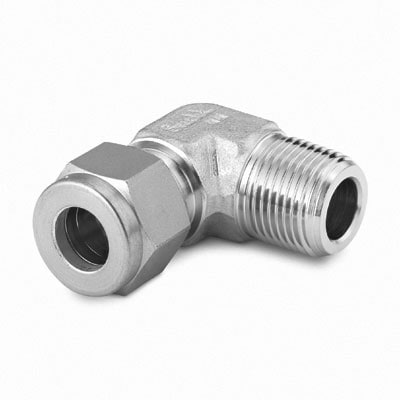

SS-10M0-2-6RT Swagelok - Штуцер угловой с нар. резьбой обжимной R3/8-10 мм, нерж.

Назначение и принцип работы

Обжимной угловой штуцер Swagelok служит для надежного соединения трубки Ø10 мм с метрической конической резьбой R3/8 под углом 90° в технологических и приборных линиях. Соединение реализовано по принципу двухобжимной компрессии: при затяжке гайки два обжимных кольца (фирменная двухманжетная система Swagelok) последовательно взаимодействуют с трубкой, создавая металло‑металлическое уплотнение. Резьба герметизируется ФУМ‑лентой на стороне R3/8. Применяется в системах передачи инертных и агрессивных жидкостей и газов, в вакууме и при повышенных давлениях (практические значения зависят от толщины стенки трубки и условий эксплуатации; типично до ~345 бар / 5000 psi в статических системах при правильной сборке).

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в широком спектре сред. Конструкция — обжим трубки с помощью двух обжимных колец и гайки (two‑ferrule system) — обеспечивает повторяемое и виброустойчивое уплотнение без применения дополнительных уплотнителей на месте обжима. Для резьбового соединения применяется ФУМ‑лента. Соответствие соединений: подключение, канал 1 — R3/8 (наружная резьба), канал 2 — трубка 10 мм (внутренний диаметр под наружный Ø10 мм). Рабочая температура зависит от уплотнителей и среды; при использовании ФУМ‑ленты практический диапазон −60…+200 °C; при специальной герметизации — выше. Применим в КИПиА, лабораторных и технологических линиях.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный торец трубки и снять фаску наружного края, удалить стружку. Установить трубку до упора, затянуть гайку вручную, затем доворот ключом по рекомендациям производителя (обычно 1–1,25 оборота после «ручной» плотности для подобных диаметров); контролировать момент и избегать перетяжки. На резьбу R3/8 наносить тонкий ровный слой ФУМ‑ленты, не допуская попадания в канал. После сборки выполнить гидравлическую или пневматическую пробу и контроль на герметичность. При демонтаже осматривать обжимные кольца и при повторной сборке при признаках деформации заменять их. Избегать циклических перегрузок и агрессивной среды с высокой концентрацией хлорида при высоких температурах без дополнительной защиты; при сомнениях — согласовать параметры с технической поддержкой Swagelok.
