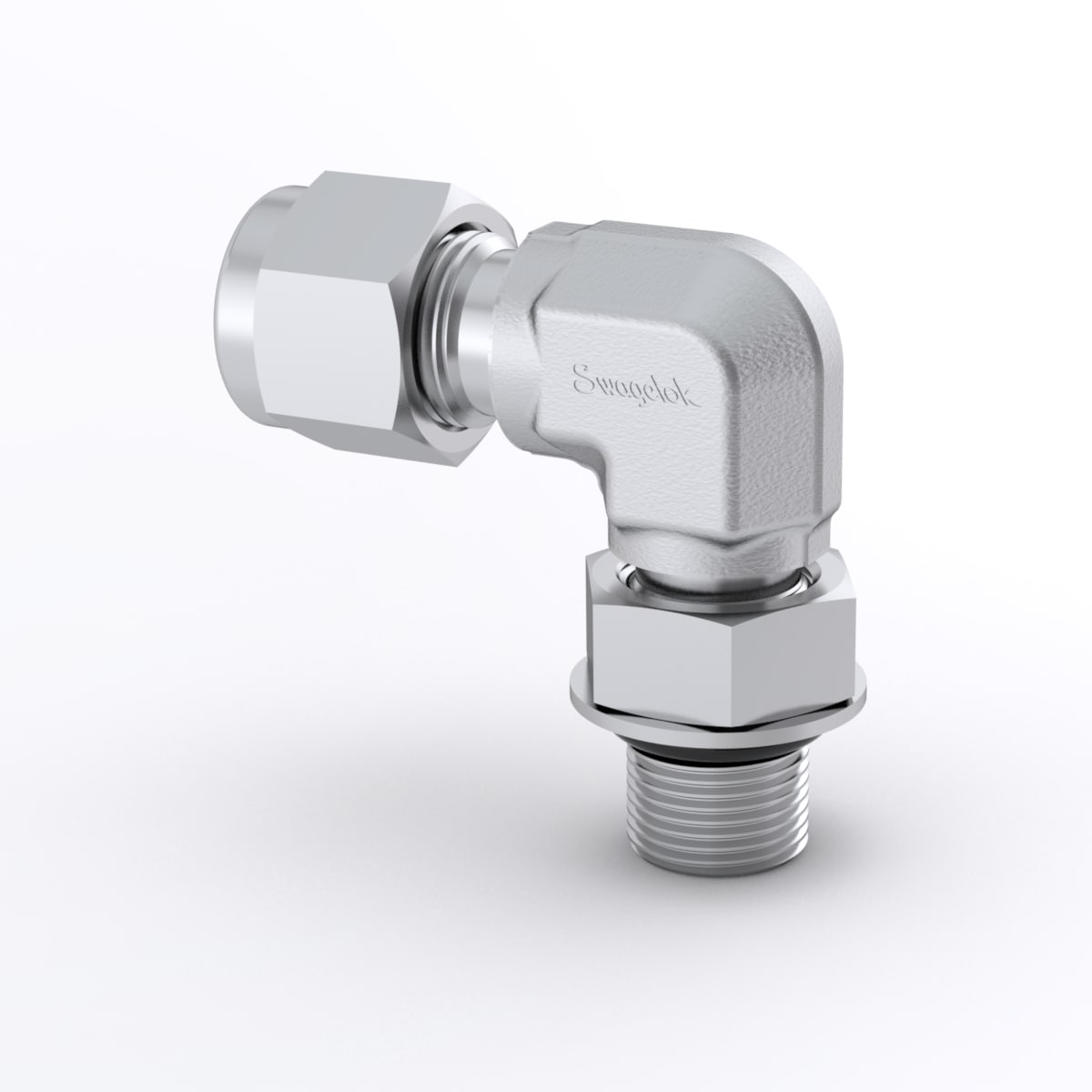

SS-10M0-2-8ST Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной UNF 3/4"-16-10 мм, нерж.

Назначение и принцип работы

Угловой поворотный штуцер обжимного типа Swagelok с наружной резьбой UNF 3/4″-16 и присоединением трубки 10 мм предназначен для герметичного ввода/вывода рабочей среды под углом 90° в трубопроводных системах технологического и испытательного оборудования. Принцип работы основан на двухколецовом обжиме: труба вставляется до упора, при затяжке гайки два обжимных кольца формируют коническое зацепление с трубой, а выступающее уплотнительное кольцо O-ring на резьбе обеспечивает герметизацию между штуцером и ответной резьбой. Конструкция обеспечивает надежную повторную сборку без разрушения трубки при соблюдении монтажных инструкций.

Ключевые особенности конструкции

Корпус и внутренние элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Соединение: UNF 3/4″-16 (канал 1) — наружная резьба; канал 2 — трубка 10 мм. Тип уплотнения резьбы — выступающее O-ring (возможны варианты материалов O-ring: FKM/Viton, NBR и др.), что расширяет рабочие среды и температурные диапазоны (типично NBR −30…+120 °C, FKM −20…+200 °C). Обжимная схема с двумя кольцами гарантирует высокую прочность сцепления и низкую утечку; по данным производителя при типичных малых диаметрах рабочее давление может достигать сотен бар (вплоть до ~689 bar / 10 000 psi для соответствующих исполнений) — точные значения зависят от толщины стенки трубки и условий эксплуатации.

Экспертные рекомендации по применению

Подбирайте материал O-ring и трубку по среде и температуре. Перед монтажом отрезок трубки должен быть отторцован под прямым углом и тщательно удалён задир; вставлять до упора. Затягивать гайку согласно рекомендациям производителя (после фиксации рукой — ориентировочно 1–1,25 оборота; при необходимости использовать момент из каталога Swagelok). Избегайте многократных перезаходов без контроля состояния обжимных колец и трубы — это снижает герметичность. Для резьбового уплотнения проверяйте целостность O-ring и отсутствие пересечений; при вибрации применяйте фиксацию по моменту и контролируйте утечки визуально/инструментально при пуске.
