SS-10M0-2R-10M Swagelok - Переходник угловой обжимной 10 мм-10 мм, нерж.

Назначение и принцип работы

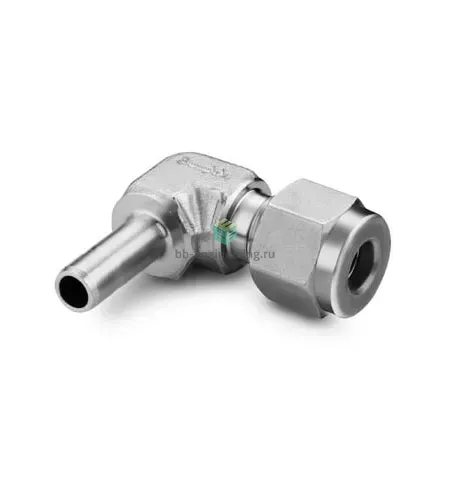

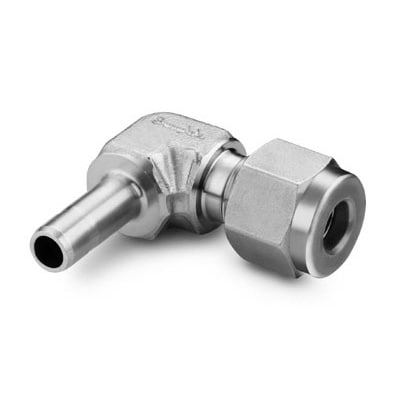

Угловой втулочный переходник обжимного типа предназначен для соединения двух отрезков трубки Ø10 мм в системах технологической арматуры, приборных линиях и системах подготовки газа/жидкостей. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое герметичное соединение без применения дополнительных уплотнителей — при затяжке гайки переднее и заднее кольца смещаются и деформируют трубку, создавая уплотнение и механическую фиксацию. Применяется в системах с требованием высокой герметичности и коррозионной стойкости: аналитические приборы, пневмосистемы, гидравлика низкого и среднего давления.

Ключевые особенности конструкции

Корпус и элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к агрессивным средам и пролонгированную службу при контакте с водой, маслами, инертными газами и многими химическими реагентами. Подключения: канал 1 — трубка Ø10 мм, канал 2 — втулка Ø10 мм. Двухкольцевая система Swagelok исключает использование дополнительных уплотнительных материалов; рабочее давление зависит от толщины стенки трубки и условий эксплуатации (для типичных трубок Ø10 мм практические рабочие значения достигают сотен бар при корректном подборе стенки), температурный диапазон эксплуатации корпуса AISI 316 соответствует широкому диапазону от примерно −60 °C до +400 °C в зависимости от рабочей среды.

Экспертные рекомендации по применению

Перед монтажом проверить соответствие толщины стенки трубки таблицам производителя и отсутствие задиров — рекомендовано обеспечить чистый, ровный торец и снять фаску. Сборка: завести трубку до упора, затянуть гайку до упора пальцами, затем выполнить затяжку согласно инструкции производителя (обычно 1–1,25 оборота после достижения начального сопротивления); избегать повторного использования обжимных колец при демонтаже. Типичные ошибки: недостаточная глубина посадки, перетяжка, использование деформированных трубок. После установки выполнить контроль герметичности (пневмо/гелиевый тест) и при эксплуатации учитывать совместимость рабочей среды с AISI 316.
