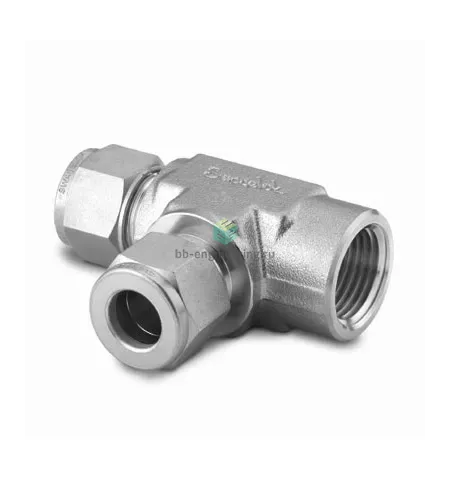

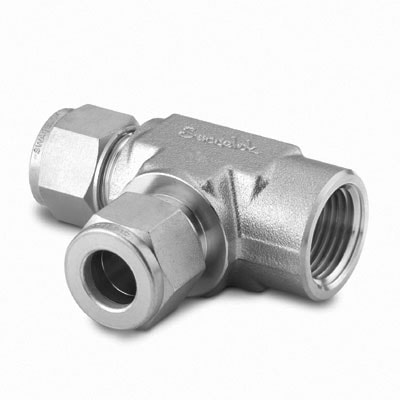

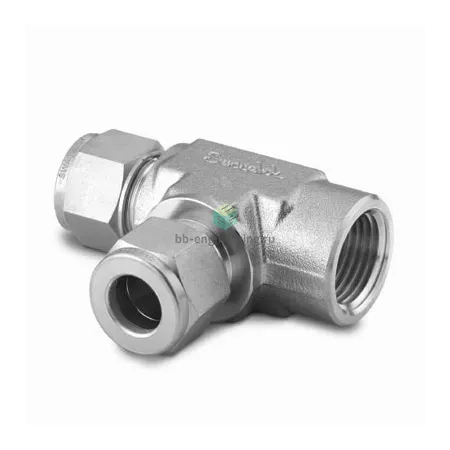

SS-10M0-3TFT Swagelok - Тройник T-образный с внутр. резьбой угловой обжимной NPT1/4-10 мм, нерж.

Назначение и принцип работы

T-образный угловой фитинг с внутренней резьбой NPT1/4 и ответвлением под трубку Ø10 мм предназначен для распределения и переключения рабочих сред в системах инструментального учёта, технологических линиях и пневмо/гидросистемах. Принцип работы — герметичное ветвление потока: канал 1 — резьбовое подключение NPT1/4 (герметизация резьбы ФУМ-лентой), канал 2 — обжимное соединение трубки Ø10 мм с применением двух обжимных колец и гайки. Корпус из стали AISI 316 обеспечивает коррозионную стойкость и механическую прочность в агрессивных средах.

Ключевые особенности конструкции

Корпус из нержавеющей стали AISI 316 и обжимная конструкция с двумя кольцами (двухконусная система Swagelok) дают металлическое уплотнение трубки без применения уплотнительных компаундов. Резьба NPT1/4 уплотняется ФУМ-лентой. Конструкция рассчитана на рабочие среды: инертные газы, вода, масла и многие агрессивные жидкости; рабочее давление определяется трубкой и стенкой, типичные практические диапазоны — до сотен бар при соответствующей трубке, температура эксплуатации ограничена характеристиками уплотнений (ФУМ до ~+260 °C), сама AISI 316 сохраняет свойства в широком диапазоне температур, включая криогенные применения.

Экспертные рекомендации по применению

При подборе учитывайте диаметр Ø10 мм и совместимость трубки по наружному диаметру и толщине стенки. Монтаж: отрезать трубку под прямым углом, удалить заусенцы, вставить до упора, затянуть гайку по стандартной процедуре Swagelok — довести до контакта и затем повернуть ~1–1¼ оборота; резьбу NPT уплотнить ФУМ-лентой. Не допускайте многократного повторного использования обжимных колец и гайки — их заменяют при демонтаже. Избегайте перетяжки (деформация трубки) и циклических перегрузок, критичных для герметичности в вибрационных средах.
