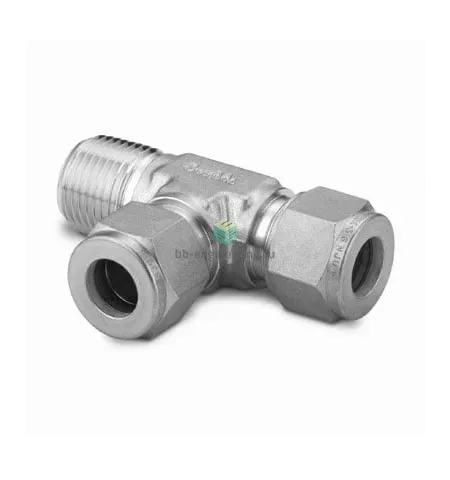

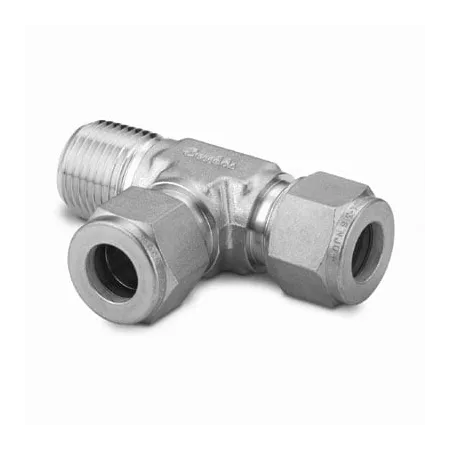

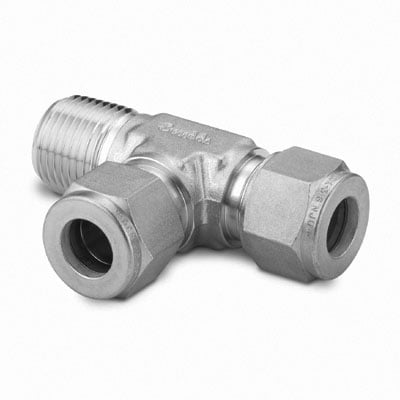

SS-10M0-3TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/4-10 мм, нерж.

Назначение и принцип работы

Угловой тройник T-образный с наружной резьбой и обжимным подключением предназначен для ответвления потока в технологических магистралях при измерениях, пробоотборе и разводке трубопроводов. Конфигурация NPT1/4 на одном канале и обжим под трубку Ø10 мм на двух остальных позволяет соединять резьбовые приборы и 10 мм трубку без сварки. Принцип работы основан на герметизации резьбового соединения с применением ФУМ-ленты и механическом уплотнении трубки двумя обжимными кольцами и гайкой: при затяжке образуется уплотняющая деформация и контактная посадка, исключающая протечки при типичных эксплуатационных давлениях систем в пределах сотен бар (величина зависит от стенки трубки и условий эксплуатации).

Ключевые особенности конструкции

Корпус и функциональные элементы выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Конструкция — классическое Swagelok-исполнение с двумя обжимными кольцами (фронтальная и задняя феррулы) и гайкой для надежного захвата трубки Ø10 мм; резьба NPT1/4 герметизируется ФУМ-лентой. Рабочие среды: сжатые газы, масла, воды, большинство химических сред. Ограничения по температуре и давлению зависят от трубки и уплотнения; при использовании ФУМ-ленты ориентировочно рабочая температура может составлять от примерно −60 °C до +200…+260 °C, типичное рабочее давление при корректном монтаже достигает сотен бар.

Экспертные рекомендации по применению

Подбирайте толщину стенки и материал трубки под расчётное давление; не используйте повторно феррулы и гайки при демонтаже—это снижает надёжность. Резьбу NPT уплотняйте ФУМ-лентой стыковочно, избегая попадания ленты внутрь магистрали. При сборке затягивайте обжимную гайку от руки до упора плюс примерно 1¼ оборота (или согласно инструкциям производителя для конкретного размера), контролируйте отсутствие перекосов трубки и проколов. Проверяйте систему испытанием давлением и при повышенных температурах подбирайте альтернативные уплотнения. Избегайте ударных нагрузок и вибрации без дополнительной фиксации.
