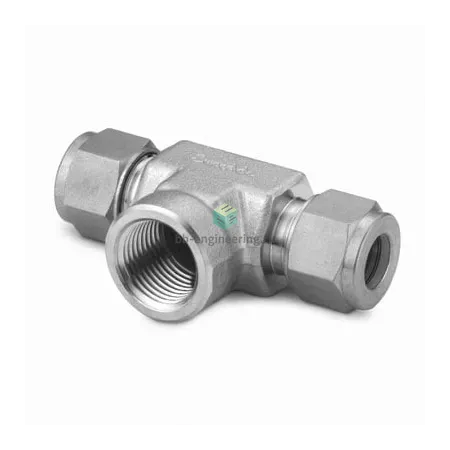

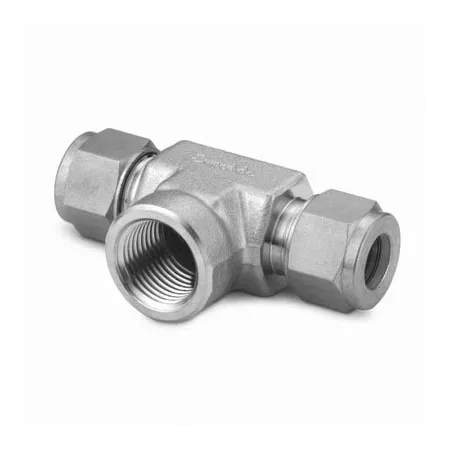

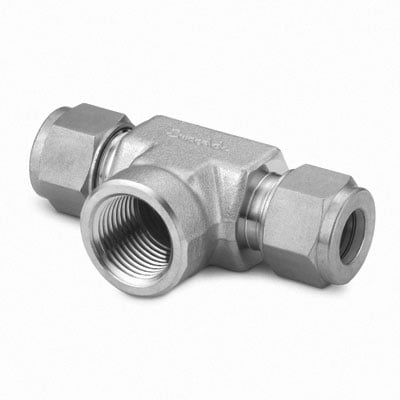

SS-10M0-3TTF Swagelok - Тройник T-образный с внутр. резьбой осевой обжимной NPT1/4-10 мм, нерж.

Назначение и принцип работы

T-образный обжимной тройник с осевой внутренней резьбой NPT1/4 и ответвлением под трубку Ø10 мм предназначен для развязки и ответвления линий технологических и контрольно-измерительных коммуникаций (газы, сжимаемые и несжимаемые жидкости, вакуум, коррозионно-активные среды). Принцип действия — герметичное соединение металлической трубки и резьбового отвода: резьба NPT герметизируется ФУМ-лентой, трубка фиксируется системой из двух обжимных колец и гайки, создавая металл-метал контакт и барьер утечек при рабочем давлении и температурах, соответствующих конструктивным параметрам.

Ключевые особенности конструкции

Корпус и фитинговые элементы — нержавеющая сталь AISI 316; конструкция — классическая Swagelok с двумя обжимными кольцами (фронтальная и задняя) и гайкой, обеспечивающими повторяемую и ремонтопригодную герметизацию. Вентильная резьба — NPT1/4, герметизация резьбы — ФУМ-лента. Предназначен для трубок Ø10 мм (типично 10,0 мм OD). Рабочие среды: аналитические, технологические линии, гидравлика средней и высокой чистоты. Ориентировочные эксплуатационные пределы зависят от толщины стенки трубки и среды; типично — давление до ~250 бар и температура от примерно −60 °C до +250 °C (ограничение по уплотнению резьбы ФУМ).

Экспертные рекомендации по применению

Подбирайте тройник с учётом наружного диаметра и толщины стенки трубки Ø10 мм и соблюдать оригинальную сборочную процедуру производителя: ровный обрез, фаска и удаление задиров, вставка трубки в упор, затяжка гайки по регламенту Swagelok. ФУМ-лента применять только на NPT-резьбе, не наносить на обжимные поверхности. Избегать радиальных усилий на собранный фитинг, контролировать момент затяжки и проводить испытание на герметичность (метро́логия по давлению/гелиевый тест) после монтажа. При агрессивных средах и высоких температурах учитывайте совместимость уплотнений и возможную пассивацию AISI 316.
