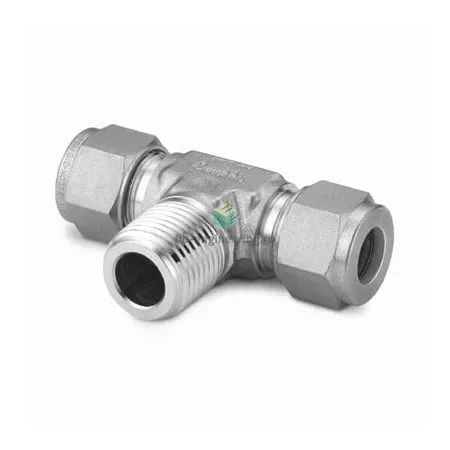

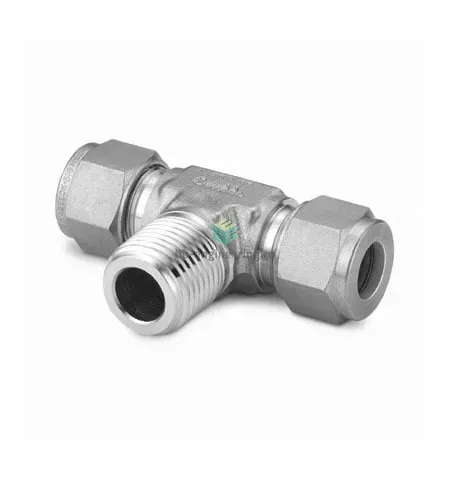

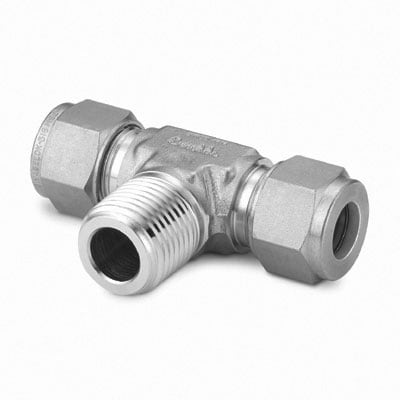

SS-10M0-3TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/4-10 мм, нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой NPT1/4 и ответвлением под трубку Ø10 мм предназначен для ответвления рабочей среды в трубопроводах приборного и технологического назначения: аналитические линии, гидравлика низкого объёма, лабораторные стенды, газовые распределительные магистрали и вакуумные системы. Принцип работы — переход с резьбового NPT1/4 на обжимное соединение для трубки Ø10 мм с образованием герметичного уплотнения за счёт двух обжимных колец (переднее и заднее) и гайки; резьба дополнительно уплотняется ФУМ-лентой для предотвращения протечек при ввинчивании.

Ключевые особенности конструкции

Корпус и фитинговые элементы выполнены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость в агрессивных средах и совместимость с большинством химических и газовых сред. Обжимная конструкция с двумя обжимными кольцами гарантирует повторяемое плотное соединение для трубок Ø10 мм; наружная резьба — NPT1/4 с уплотнением ФУМ-лентой. Рабочие температуры зависят от среды и уплотнения (типично при применении PTFE — до +260 °C, низкие температуры — до −200 °C); рабочее давление определяется параметрами трубки и толщиной стенки, для обжимных систем Swagelok обычно применимы диапазоны от вакуума до нескольких сотен бар при корректно подобранной трубке и монтаже.

Экспертные рекомендации по применению

Подбирайте трубку Ø10 мм с рекомендованной толщиной стенки и допусками производителя; перед монтажом отрежьте и фаскуйте край, удалите заусенцы. При сборке сначала заверните гайку вручную, затем затяните согласно инструкции производителя (обычно ориентировочно 1¼ оборота от момента ручного затяжения для первичной сборки) и закрепите корпус ключом. Наносите ФУМ-ленту на наружную NPT-резьбу аккуратно, чтобы предотвратить попадание ленты внутрь канала. Избегайте повторного многократного перетягивания — это может повредить опрессовочные кольца; при демонтаже заменяйте переднее уплотняющее кольцо при наличии видимых следов деформации. После монтажа выполняйте пробную опрессовку и проверку на герметичность под эксплуатационным давлением.
