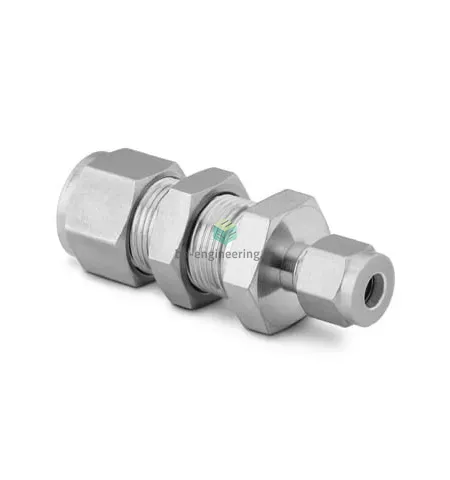

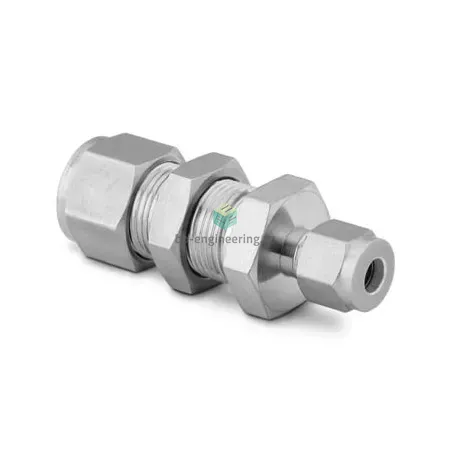

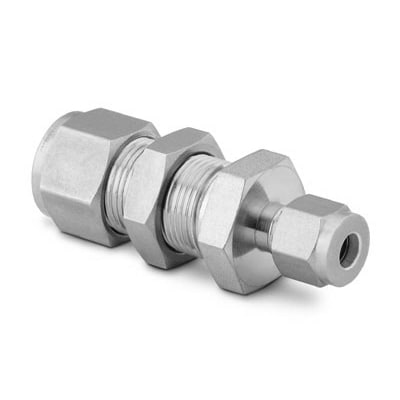

SS-10M0-61-6 Swagelok - Соединитель панельный обжимной 10 мм-3/8", нерж.

Назначение и принцип работы

Панельный соединитель обжимной предназначен для присоединения линий технологической и контрольно-измерительной арматуры к монтажной панели: обеспечивает переход между трубкой 10 мм и трубкой 3/8″ при прокладке газовых и жидких коммуникаций. Конструкция основана на принципе двухобжимного соединения: при затяжке гайки обжимные кольца (фэррулы) последовательно герметизируют и фиксируют трубку в гнезде корпуса, создавая надежное металлическое уплотнение без применения дополнительных уплотнительных материалов.

Ключевые особенности конструкции

Корпус и фэррулы — нержавеющая сталь AISI 316, что обеспечивает высокую коррозионную стойкость и совместимость с большинством рабочих сред (инертные газы, воздух, вода, гидравлические жидкости, химически агрессивные среды при ограничениях). Исполнение — панельный; подключение каналов: 10 мм (трубка) и 3/8″ (трубка). Конструкция с двумя обжимными кольцами и гайкой обеспечивает повторяемую герметичность и механическую прочность. Рабочие параметры зависят от материала и толщины трубки; типичные условия эксплуатации для нержавеющих обжимных фитингов Swagelok — рабочие давления в диапазоне до сотен бар (уточнять по каталогу под конкретный Ø трубки) и температурный диапазон металлической конструкции от примерно −60 °C до +200 °C при отсутствии эластичных уплотнений.

Экспертные рекомендации по применению

Подбирать фитинг с учётом номинального наружного диаметра трубки и толщины стенки; для гарантии герметичности использовать рекомендованные Swagelok фэррулы и гайки для 10 мм/3/8″. При монтаже трубы ровно обрезать, удалить заусенцы, обеспечить посадку до упора в корпус. Затягивать по регламенту производителя; избегать многократного повторного использования фэррулов — при демонтаже заменять комплект обжима. При агрессивных средах и высоких температурах сверяйтесь с таблицами совместимости AISI 316 и эксплуатационными лимитами Swagelok.
