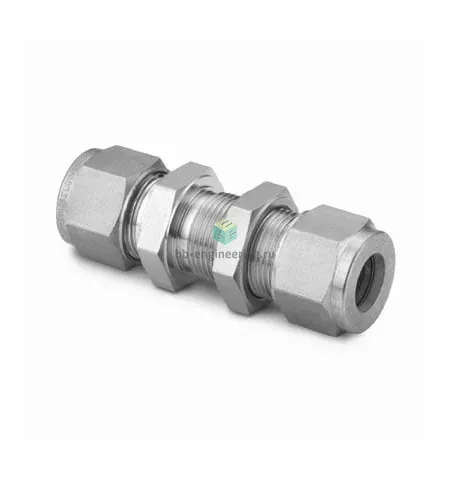

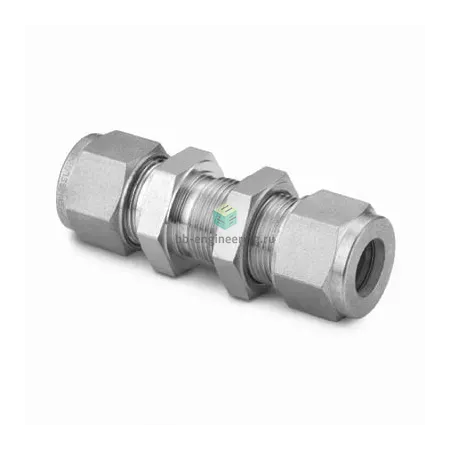

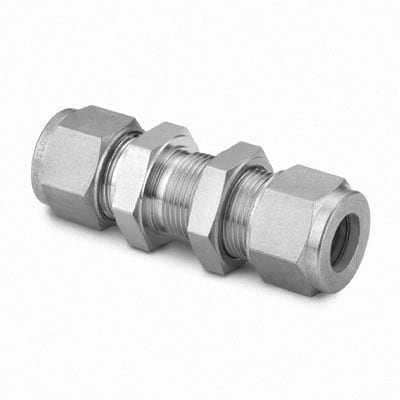

SS-10M0-61 Swagelok - Соединитель панельный обжимной 10 мм, нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok типа SS-10M0-61 предназначен для подъёма трубки Ø10 мм через панель с образованием герметичного присоединения методом механического обжима. Конструкция с двумя обжимными кольцами и гайкой формирует металл‑к металл или металл‑полимерную герметизацию без применения резьбовых уплотнителей (тип уплотнения резьбы: -), что обеспечивает надёжные присоединения в линиях измерений, отбора проб, системах подачи газа и жидкости и лабораторных установках.

Ключевые особенности конструкции

Корпус изделия выполнен из нержавеющей стали AISI 316; обобщённый материал — нержавеющая сталь, что гарантирует коррозионную стойкость в агрессивных средах. Двухкольцевая система обеспечивает высокую удерживающую силу и защиту от вибрации, номинальное подключение — 10 мм трубка. Тип исполнения — панельный, упрощает монтаж в щитах и пультах. В типичных промышленных условиях подобные обжимные фитинги допускают рабочие давления до порядка 689 bar (10 000 psi) при соответствующей трассировке и материалы трубки; температурный диапазон при металл‑металл контакте простирается от криогенных −196 °C до нескольких сотен °C (зависит от компоновки и уплотнительных материалов).

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную торцовую обработку и удаление заусенцев у трубки Ø10 мм, вставлять трубку до упора. Завинчивать гайку от руки, затем выполнить завершающий обжим по рекомендованной методике производителя (стартовая последовательность: предварительное затягивание и заданное число оборотов для контроля обжима). Не рекомендуется многократно повторно использовать обжимные кольца — при демонтаже заменяйте их для сохранения герметичности. После установки выполнить пробное давление и контроль на течь. Учитывайте, что максимальные рабочие параметры зависят от толщины стенки трубки, монтажа через панель и рабочей среды.
