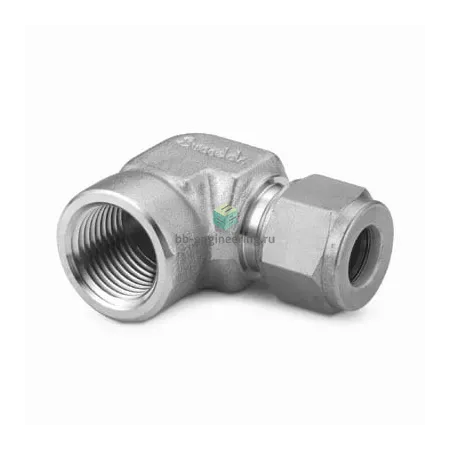

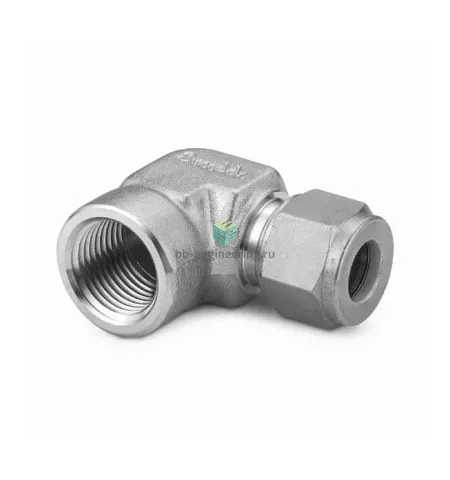

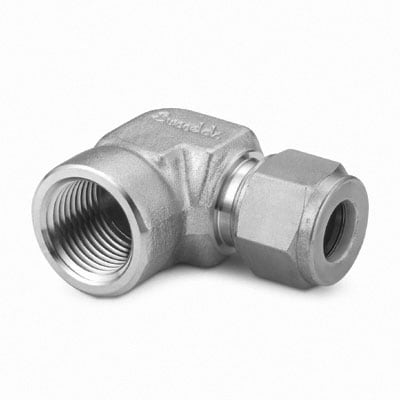

SS-10M0-8-4 Swagelok - Штуцер угловой с внутр. резьбой обжимной NPT1/4-10 мм, нерж.

Назначение и принцип работы

Угловой обжимной штуцер со внутренней NPT‑резьбой предназначен для присоединения 10 мм трубок к резьбовым портам NPT1/4 в технологических линиях с коррозионно‑стойкими средами (газ, вода, пар, химреагенты). Соединение формируется за счёт двух обжимных колец и гайки: при затяжке гайки переднее и заднее кольца деформируют трубку, создавая герметичное металлическое уплотнение, а резьбовой патрубок дополнительно уплотняется ФУМ‑лентой на NPT1/4. Такая схема обеспечивает надёжность при вибрации и циклических нагрузках, упрощая монтаж и демонтаж в условиях сервисного обслуживания.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивы к коррозии и большинству химических сред. Соединение: канал 1 — внутренняя резьба NPT1/4; канал 2 — под трубку Ø 10 мм. Резьва герметизируется ФУМ‑лентой; уплотнение трубки — двухкольцевая обжимная конструкция Swagelok. Рабочие среды: технические газы, жидкие химреагенты, пар, охлаждающие контуры. Приблизительный диапазон рабочих давлений зависит от стенки трубки и условий, типично до 40 MPa (≈400 бар) при комнатной температуре; температурный диапазон при применении ФУМ/ПТФЭ ≈ −60 °C … +260 °C; при повышенных температурах рекомендуется металлическое уплотнение и другой уплотнительный материал.

Экспертные рекомендации по применению

Подбирайте трубку Ø 10 мм с достаточной толщиной стенки для требуемого давления; торец трубки — ровно отрезан и фаскован, без заусенцев. При монтаже используйте ФУМ‑ленту на NPT1/4, не допускайте попадания ленты внутрь системы. Затяжку гайки выполняйте по инструкции производителя: от руки + 1–1,5 оборота ключом (контролируйте по совпадению рисок), избегайте перетяжки — это повреждает обжимные кольца и снижает герметичность. После установки проведите испытание на протечки под рабочим давлением и выдержку при температуре эксплуатации. Для агрессивных сред и высоких температур рассмотрите варианты с металлическими уплотнениями и сертифицированными материалами.
