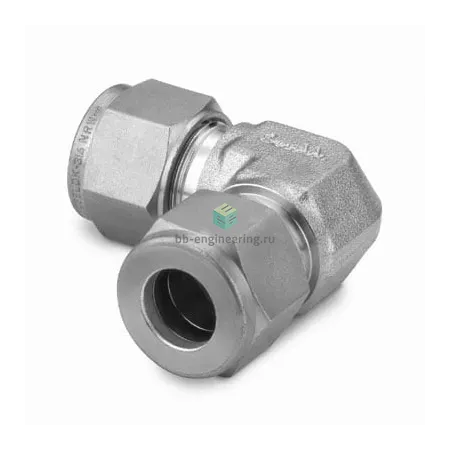

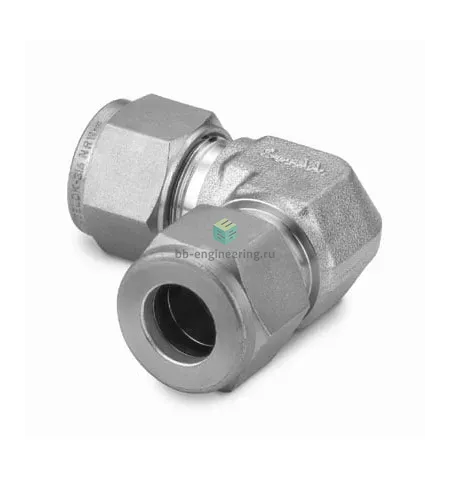

SS-10M0-9 Swagelok - Соединитель угловой обжимной 10 мм, нерж.

Назначение и принцип работы

Обжимной угловой соединитель для трубки 10 мм предназначен для формирования герметичных 90° ответвлений в технологических линиях измерений и контроля, аналитических и гидравлических схемах. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое уплотнение за счёт вклинивания переднего кольца в стенку трубки и удержания задним кольцом — без уплотнений на резьбе. Применяется с твердой нержавеющей трубкой Ø10 мм (методика подбора по стенке трубки и материалу), обеспечивает эксплуатацию в средах газов и жидкостей при давлении до ≈689 бар (10 000 psi) в зависимости от толщины стенки и температуры.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, обжимные кольца и гайка — нержавеющая сталь; отсутствуют резиновые уплотнения. Тип исполнения — двухколечный Swagelok, угол 90°. Рекомендуемые рабочие среды: технологические газы, индустриальные жидкости, агрессивные среды, где требуется коррозионностойкость AISI 316. Ориентировочный диапазон рабочих температур при корректной комплектации: от криогенных значений ≈−196 °C до порядка +400 °C (конкретно зависит от трубки и среды). Для достижения указанных параметров критичны геометрия и качество трубки Ø10 мм.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой ровный отрез, снять фаску, удалить заусенцы; соблюдать требуемую толщину стенки трубки. Сборка — надеть гайку и два кольца, затянуть от руки, затем выполнить завершающее проворачивание согласно инструкции производителя (typ. ~1¼ оборота после прижима; для точности — свериться с техническим листом Swagelok для размера 10 мм). Не допускайте повторного многократного использования деформированных колец; проверяйте на протечки при рабочем давлении и тепловых циклах. Избегать ударных нагрузок и коррозионных сред вне допустимых для AISI 316.
