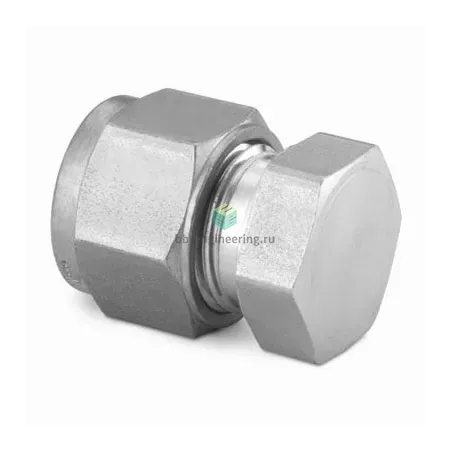

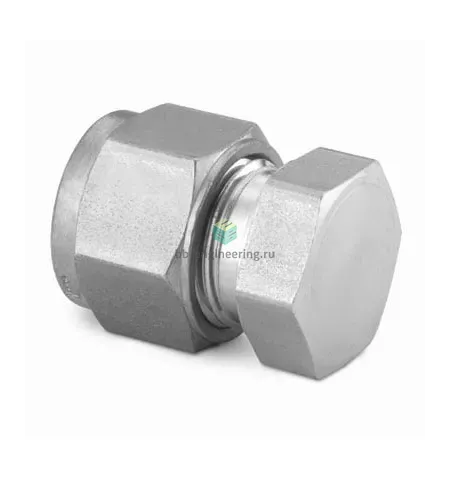

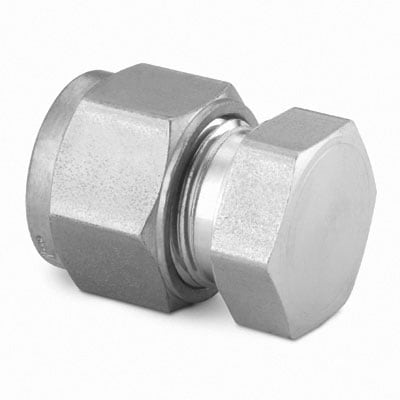

SS-10M0-C Swagelok - Заглушка на трубку обжимная 10 мм, нерж.

Назначение и принцип работы

Обжимная заглушка на трубку Swagelok SS-10M0-C предназначена для герметичного перекрытия конца трубопровода диаметром 10 мм в технологических линиях промышленной автоматизации, лабораторной аналитике, гидравлике и газоаналитике. Принцип работы — механическое уплотнение за счёт двух обжимных колец (переднее и заднее) и гайки: при затяжке гайки кольца деформируются, задняя кольцо фиксирует трубку по оси, передняя обеспечивает металлоконтактное уплотнение с корпусом. Это даёт надёжную герметичность для инертных и агрессивных сред при эксплуатационных температурах и давлениях, характерных для систем с нержавеющей арматурой.

Ключевые особенности конструкции

Корпус и детали выполнены из нержавеющей стали AISI 316, что обеспечивает устойчивость к коррозии в контакте с водой, органическими растворителями и большинством химических сред. Конструкция — двухколечный обжим с гайкой, рассчитана на трубку 10 мм. Диапазон рабочих температур типично составляет от −54 °C до +232 °C; допустимое рабочее давление зависит от толщины стенки трубки и условий системы и находится в пределах нескольких сотен бар при корректно подобранной трубке и монтаже. Отсутствие уплотнения резьбы делает соединение чисто обжимным, минимизирует использование дополнительных прокладок и уплотнителей.

Экспертные рекомендации по применению

Перед монтажом убедитесь в правильном выборе трубки по материалу и толщине стенки; торец трубки должен быть ровным и обезвоженным, снята фаска и заусенцы. Вставьте трубку до упора в седло, затяните гайку от руки и затем на 1–1,25 оборота после достижения упора (следуйте инструкциям Swagelok для точного момента). Не используйте повторно изношенные обжимные кольца — заменяйте при демонтаже. Избегайте чрезмерной затяжки и циклических перегрузок; проверяйте на утечки со средствами обнаружения (гелий, мыльный раствор, ультразвук). Для агрессивных сред и хлорсодержащих сред учитывайте пределы коррозионной стойкости AISI 316 и при необходимости выбирайте специальные исполнения.
