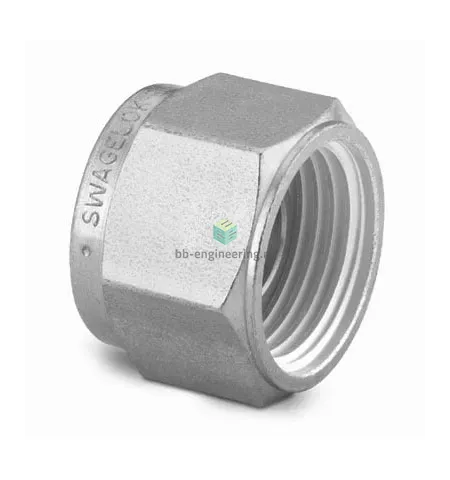

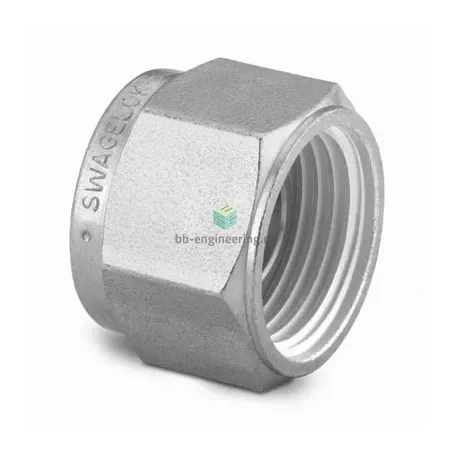

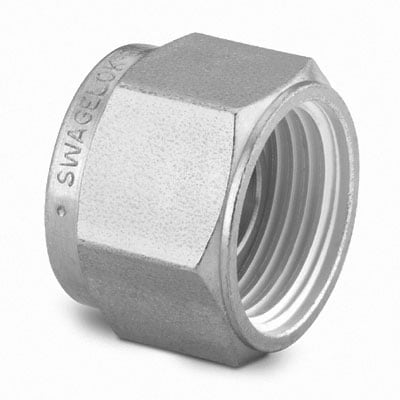

SS-10M0-P Swagelok - Заглушка в обжимной фитинг 10 мм, нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг для трубки Ø 10 мм предназначена для герметичного перекрытия ответвлений и концевых участков трубопроводов приборного и технологического назначения. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое уплотнение трубки при осевом сжатии феррул, исключая применение резьбового уплотнения. Применяется в системах газа, вакуума, гидравлики и коррозионностойких средах, где требуется надежная герметизация трубки Ø10 мм из нержавеющей стали AISI 316.

Ключевые особенности конструкции

Корпус и феррулы изготовлены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает устойчивость к коррозии и совместимость с агрессивными средами. Тип конструкции — двухферрульный обжим с гайкой; уплотнение резьбы отсутствует (герметизация за счёт обжима трубки). Рабочие среды: нейтральные и агрессивные газы, масла, вода, вакуум; температурный диапазон эксплуатации типично от −196 °C (криогения) до ≈+400 °C при отсутствии эластомерных уплотнений, фактические пределы зависят от трубки и среды. Рабочее давление — зависит от толщины стенки и материала трубки; в практических применениях малых диаметров достигает нескольких сотен бар при корректном подборе трубки и монтаже.

Экспертные рекомендации по применению

Перед монтажом обеспечьте чистую, ровную и обезжиренную торцовую кромку трубки Ø10 мм, удалите задиры и вставьте трубку до упора. Затягивайте гайку по инструкции производителя (последовательность: до упора от руки, затем заданное число оборотов — см. паспорт), избегайте перетяжки и повторного многократного использования повреждённых феррул. Подбирайте толщину стенки трубки и материал корпуса с учётом максимального давления и коррозионной агрессивности среды; для кислорода, хлоридсодержащих и взрывоопасных сред соблюдайте специальные требования по очистке и совместимости. Контролируйте герметичность после первого пуска и при повышенных температурах/давлениях.
