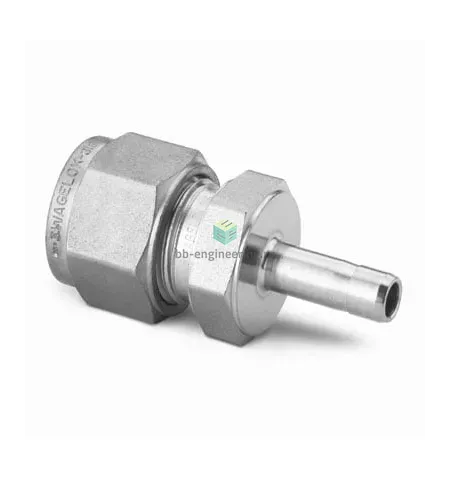

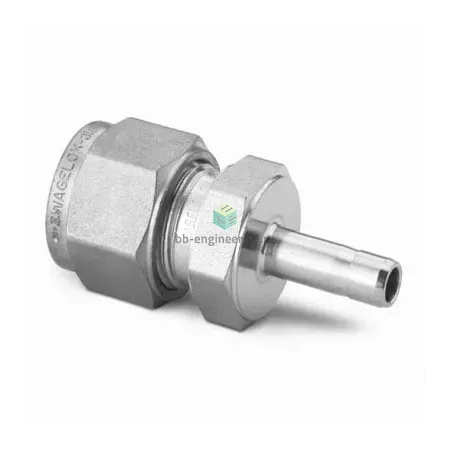

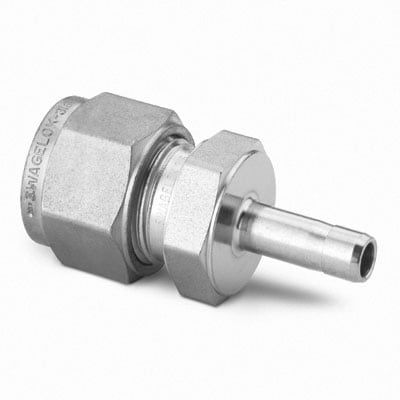

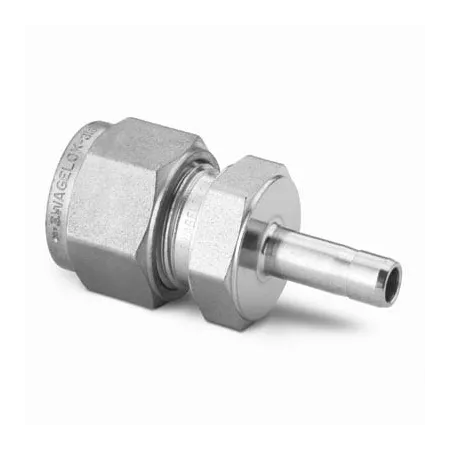

SS-10M0-R-6 Swagelok - Переходник прямой обжимной 10 мм-3/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный предназначен для герметичного соединения трубки Ø10 мм с портом 3/8″ (втулка) в технологических линиях подачи жидкостей и газов. Конструкция обжимает трубку с помощью двух обжимных колец (ferrules) и гайки, обеспечивая металло-металлическое уплотнение без дополнительных прокладок. Применяется в системах КИПиА, лабораторных установках и энергетике для перенаправления потока, развязки размеров каналов и быстрого монтажа участков диаметром 10 мм → 3/8″; пригоден для рабочих давлений, типично до 414 бар (6000 psi) в зависимости от толщины стенки трубки и условий эксплуатации.

Ключевые особенности конструкции

Корпус и внутренние элементы выполнены из нержавеющей стали AISI 316, общая категория материала — сталь нержавеющая, что обеспечивает устойчивость к коррозии и совместимость с большинством технологических сред (инертные газы, углеводороды, вода, пар, многие химические растворы). Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой Swagelok; тип уплотнения резьбы отсутствует (уплотнение за счёт обжима). Диапазон температур эксплуатации широк и зависит от среды и применяемых уплотнений; ориентировочно от криогенных значений до нескольких сотен °C при учёте материалов и среды.

Экспертные рекомендации по применению

Подбирайте переходник под фактический наружный диаметр и толщину стенки трубки Ø10 мм и порт 3/8″, используйте рекомендованный момент затяжки производителя для обеспечения корректного обжима ferrules. Перед монтажом удалите заусенцы на торце трубки, обеспечьте соосность и продольную фиксацию трубопровода; избегайте многократного демонтажа — при повторной сборке заменяйте обжимные кольца и гайку для сохранения герметичности. Выполняйте пробное опрессовывание и контроль утечек (гелиевый тест или манометр) при рабочем давлении; не используйте в агрессивных средах без проверки химической стойкости AISI 316.
