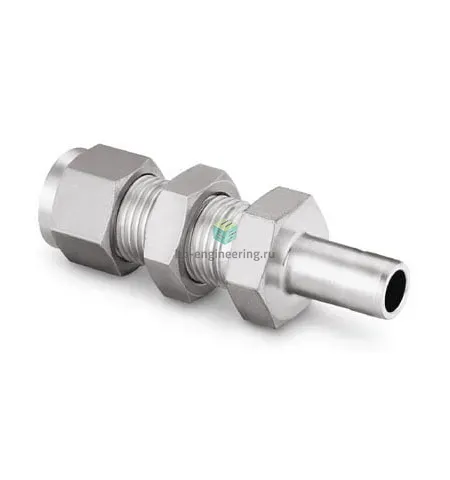

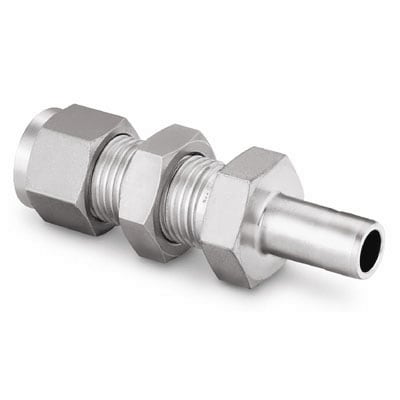

SS-10M0-R1-10M Swagelok - Соединитель панельный переходной обжимной 10 мм-10 мм, нерж.

Назначение и принцип работы

Соединитель панельный переходной втулочный для трубки 10 мм предназначен для ввода/вывода линий технологических и контрольно-измерительных систем через панель при необходимости перехода с трубки на втулку того же диаметра. Работает по принципу двухфerrулевого обжима: трубка вставляется в корпус, надета гайка и два обжимных кольца формируют герметичное металлическое уплотнение при завинчивании. Обеспечивает жесткую механическую фиксацию и газонепроницаемое соединение для сред с высоким давлением и агрессивной коррозионной нагрузкой при использовании корпуса из нержавеющей стали AISI 316.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов — нержавеющая сталь (обобщённо: сталь нержавеющая, корпус AISI 316), конструкция — двухфerrулевой обжим с гайкой. Подключения: канал 1 — трубка 10 мм (наружный диаметр), канал 2 — втулка 10 мм. Конструкция не предусматривает эластомерных уплотнений, что повышает термостойкость и совместимость с агрессивными средами. Диапазон рабочих давлений зависит от толщины стенки трубки и условий установки — типично до нескольких сотен бар; температурный диапазон эксплуатации ориентировочно от криогенных значений до ≈+400 °C для AISI 316 в инертных средах.

Экспертные рекомендации по применению

Подбирайте трубку 10 мм по требованиям Swagelok по толщине стенки и материалу; торец должен быть ровным и без заусенцев. При сборке — затянуть гайку от руки, затем дополнительно 1–1,25 оборота ключом (по инструкции производителя для первого монтажа) при фиксации корпуса вторым ключом. При демонтаже рекомендуется заменять обжимные кольца при повреждении или многократной сборке. Избегайте перекосов и недостаточной длины трубки в области обжима; контролируйте вибрацию и механические нагрузки на панельном вводе.
