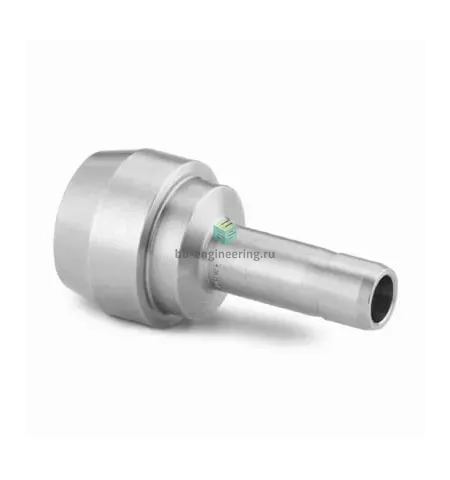

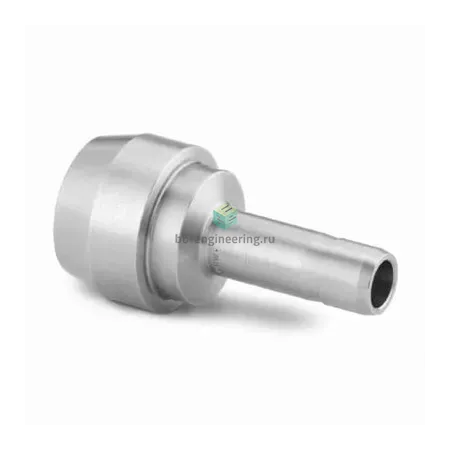

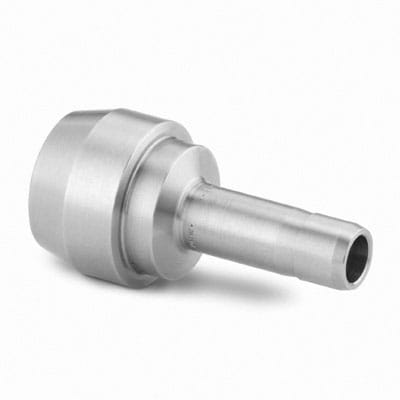

SS-10M1-PC-6M Swagelok - Соединитель прямой втулочный обжимной 10-6 мм, нерж.

Назначение и принцип работы

Соединитель прямой втулочный для перехода с трубки Ø10 мм на Ø6 мм предназначен для сборки линий измерения, отбора проб и технологических трубопроводов низкой и средней пропускной способности. Работает по принципу обжима: при затяжке гайки две обжимные втулки формируют металлометаллическое уплотнение на наружной поверхности трубки, обеспечивая герметичное соединение без применения уплотнителей. Конструкция компенсирует небольшие несоосности и предназначена для газов, воздуха, воды, пара и большинства агрессивных сред при промышленном давлении и температуре.

Ключевые особенности конструкции

Корпус и обжимные элементы из нержавеющей стали AISI 316; общая материальная группа — нерж. сталь. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (двухвтулочная система). Подключения: канал 1 — втулка 10 мм, канал 2 — втулка 6 мм. Уплотнение — металлометаллическое (без эластомерных прокладок), что расширяет рабочий диапазон; при использовании соответствующей трубки рабочее давление типично до 414 bar (6000 psi) при 20 °C (фактическое значение зависит от материала и толщины стенки трубки). Температурный диапазон эксплуатации широкий: от криогенных значений до порядка -196 °C и до ≈+204 °C; при повышенных температурах учитывайте снижение допустимого давления.

Экспертные рекомендации по применению

Подбирайте фитинг под точные наружные диаметры и толщину стенки трубки; торцевание и снятие фаски обязательны, задиры и смещение приведут к течи. Затягивайте по рекомендациям производителя: первичная посадка вручную, затем контрольная доворотка; не используйте повторно деформированные втулки. При переходе 10→6 мм ожидается локальное падение давления и возможный гидравлический шум — учитывайте в расчётах. Избегайте циклических изгибных нагрузок в зоне соединения и контакта с несовместимыми металлами во избежание гальванической коррозии. Проводите испытания на герметичность после монтажа.
