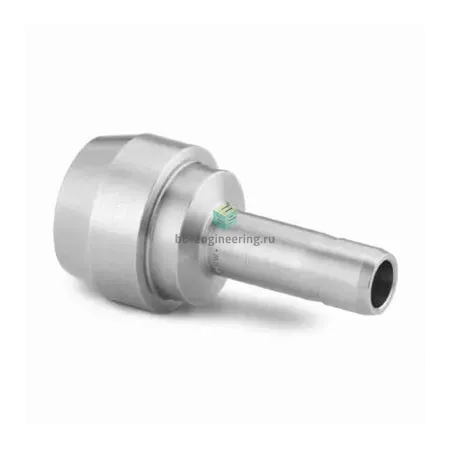

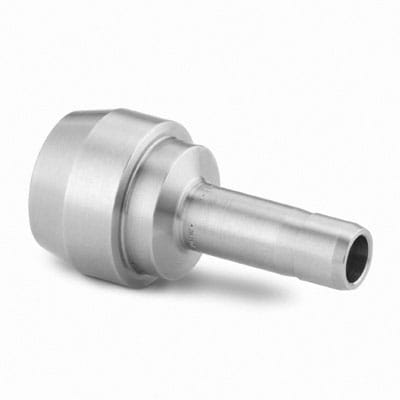

SS-10M1-PC-8M Swagelok - Соединитель прямой втулочный обжимной 10-8 мм, нерж.

Назначение и принцип работы

Соединитель прямой втулочный обжимной Swagelok предназначен для герметичного присоединения трубок Ø10 мм к трубкам Ø8 мм в системах КИПиА, технологических линиях с жидкими и газовыми средами, а также в вакуумных и гидравлических контурах. Работает по принципу обжима двух конических обжимных колец (двухфланцевая конструкция) и гайки: при затяжке гайки втулки садятся на внешнюю поверхность трубы, формируя уплотнение без сварки и резьбовых переходных уплотнений. Решает задачи быстрого монтажа/демонтажа, ремонта участков трубопровода и поддержания повторяемой герметичности при давлениях, характерных для приборных и промышленных линий.

Ключевые особенности конструкции

Корпус и втулки изделия выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Тип конструкции — обжим трубки двумя обжимными кольцами и гайкой; подключение — 10→8 мм (канал 1: втулка 10 мм, канал 2: втулка 8 мм). Двухфланцевая схема повышает осевую фиксацию и устойчивость к вибрациям. Рабочие среды: инертные и агрессивные газы, вода, гидравлические масла; температурный диапазон примерно от −54 °C до +204 °C (в зависимости от уплотнений и среды). При правильном подборе толщины стенки трубки и условий эксплуатации возможны рабочие давления порядка сотен бар (см. нормативные таблицы производителя для точной величины).

Экспертные рекомендации по применению

Подбирайте фитинг под номинальные наружные диаметры и рекомендуемую толщину стенки трубки; обеспечьте чистую, ровную обрезанную и фасонную кромку без заусенцев. Важно соблюдать рекомендованную последовательность монтажа: вставить трубку до упора, предварительно затянуть гайку, затем выполнить окончательный обжим по таблице производителя. Избегайте повторного использования деформированных втулок, превышения момента затяжки и применения на мягких или тонкостенных трубах без прокладки. При вибрации применяйте опоры и хомуты на расстоянии от фитинга; для агрессивных сред контролируйте совместимость AISI 316 с рабочей средой и проводите периодические проверки герметичности.
