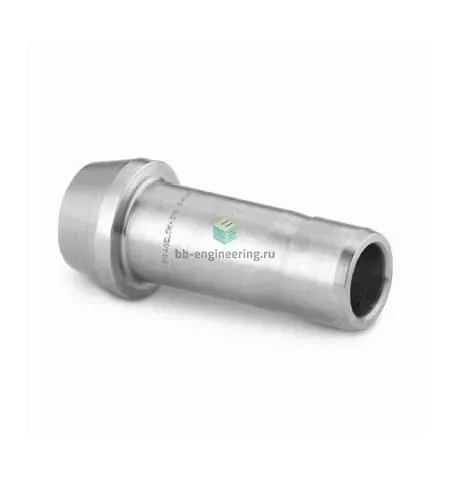

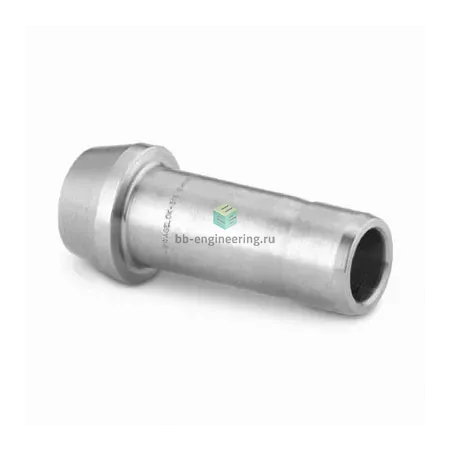

SS-10M1-PC Swagelok - Соединитель прямой втулочный обжимной 10 мм, нерж.

Назначение и принцип работы

Обжимной прямой соединитель втулочный для трубки Ø10 мм предназначен для герметичного присоединения участков технологических, контрольных и измерительных линий в системах газа и жидкости. Конструктивно представляет собой корпус из нержавеющей стали AISI 316, гайку и двухколецую обжимную систему (переднее и заднее обжимные кольца), которые при затяжке создают металлометаллическое уплотнение на трубке Ø10 мм без применения уплотняющих материалов. Решает задачи герметизации под высокими давлениями и при агрессивных средах, обеспечивает простую демонтажопереустановку и повторное использование без резкого снижения характеристик.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь (материал корпуса AISI 316), что обеспечивает коррозионную стойкость и совместимость с широким спектром рабочих сред (вода, масла, технические и инертные газы, агрессивные химические среды в рамках стойкости 316). Тип конструкции — двухколечный обжим с гайкой; уплотнение резьбы отсутствует (Тип уплотнения резьбы: -). Подключение рассчитано на трубку 10 мм; рабочие давления зависят от толщины стенки трубки и условий, но в типичных применениях достигают сотен бар (ориентировочно 300–500 bar при корректно подобранной трубке и монтаже). Диапазон рабочих температур широкий (ориентировочно от −60 °C до +260 °C), благодаря отсутствию эластомерных уплотнений и применению 316L/316.

Экспертные рекомендации по применению

Подбирайте трубку Ø10 мм с рекомендованной толщиной стенки для требуемого давления, очищайте и ровно обрезайте торец, снимая заусенцы. Монтаж: затянуть гайку от руки, затем повернуть ключом дополнительно примерно 1¼ оборота (стандартная практика для двухвтулочных соединений Swagelok); не перетягивать — это повреждает кольца и трубку. Для цикличных нагрузок и вибрации используйте фиксацию трассы и регулярно проверяйте на утечки с помощью индикатора или газового анализатора. При эксплуатации в агрессивных средах контролируйте совместимость среды с AISI 316 и, при необходимости, применяйте защитные покрытия или другие материалы корпуса.
