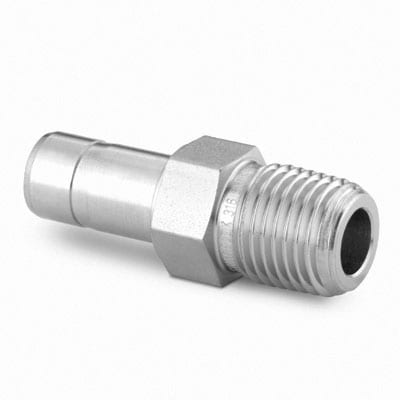

SS-12-MTA-1-4 Swagelok - Переходник прямой с нар. резьбой обжимной NPT1/4-12 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный предназначен для жесткого соединения трубопровода с резьбовым портом в системах технологической арматуры, аналитики и пневматики. Соединяет резьбу NPT1/4 и трубку Ø12 мм методом обжима: гайка затягивает две обжимные втулки (двухколечная система), которые герметизируют металл-металл. Резьвое соединение дополнительно уплотняется ФУМ-лентой, что обеспечивает герметичность при монтаже монтажниками и наладчиками КИПиА.

Ключевые особенности конструкции

Корпус и втулки выполнены из нержавеющей стали AISI 316, стойкой к коррозии и совместимой с водными, паровыми, гидравлическими и большинством химических сред. Двухобжимная конструкция повышает виброустойчивость и повторяемость уплотнения. Подключения: канал 1 — NPT1/4 (наружная резьба), канал 2 — 12 мм (втулка под трубку). Рабочие температуры ориентировочно от −54 °C до +204 °C; ориентировочное расчетное давление для малых диаметров — до 414 бар (6000 psi), точные значения зависят от толщины стенки трубки и условий эксплуатации.

Экспертные рекомендации по применению

Перед монтажом проверьте соответствие стенки трубки рекомендованной производителем; используйте ФУМ-ленту на резьбе и затягивайте гайку с контролем момента до установленных значений Swagelok. Избегайте перекоса при вставке трубки, не допускайте повторного многоразового использования деформированных втулок. Для агрессивных сред и повышенных давлений согласуйте выбор материалов и предельно допустимые параметры по каталогу производителя.
