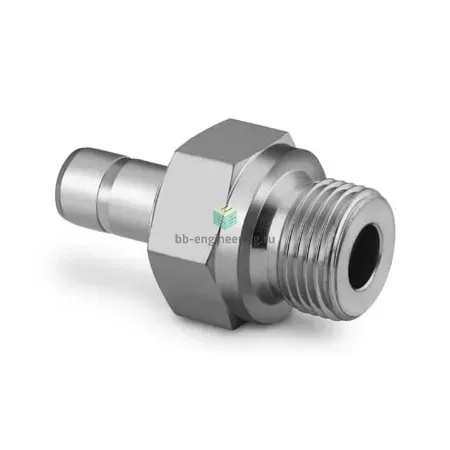

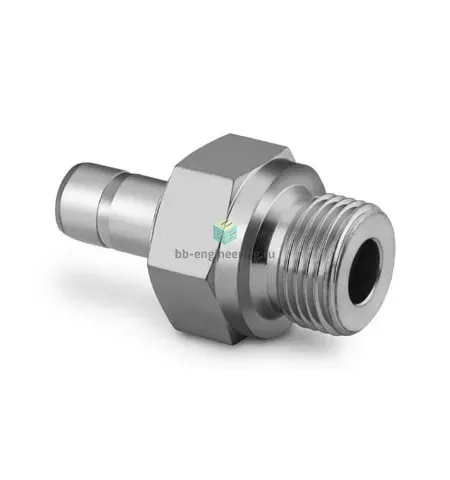

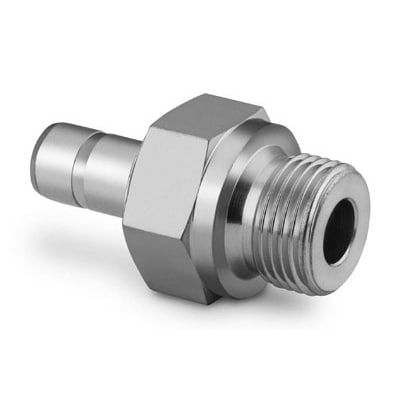

SS-12-MTA-1-4RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/4-12 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой G1/4 — решение для присоединения трубки Ø12 мм к резьбовому патрубку G1/4 в технологических контурах. Работает по принципу обжимного соединения: труба заходят в втулку, два обжимных кольца и гайка создают герметичность механически, а резинометаллическое уплотнение USIT (DIN 3852‑2 форма A) обеспечивает дополнительную герметизацию резьбового соединения. Применяется в системах сжатого воздуха, газов, жидкостей и гидравлики, где требуется компактное, демонтажное соединение с коррозионностойким корпусом AISI 316.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316; конструкция — обжим трубки с двумя обжимными кольцами и гайкой. Резьбовое уплотнение — кольцо резинометаллическое USIT по DIN 3852‑2 форма A (возможны исполнения с различными эластомерами для температурных диапазонов: стандартно ≈‑25…+120 °C, при фторэластомерах до ≈+200 °C). Тип соединения: G1/4 — 12 мм (втулка). Конструкция рассчитана на промышленные рабочие среды: вода, масла, инертные и технологические газы; давление и температура зависят от материала уплотнений и толщины трубки — типичные эксплуатационные значения для обжимных фитингов этой серии лежат в диапазоне сотен бар при корректном подборе трубки и уплотнений.

Экспертные рекомендации по применению

Подбирайте трубку Ø12 мм с рекомендованной толщиной стенки и обрабатывайте торец без заусенцев; вставляйте трубку до упора во втулку. Момент затяжки: сначала руевой оборот до упора, затем доворот ключом согласно инструкции производителя (обычно небольшое число оборотов); избегайте перетяжки — это повреждает обжимные кольца и уплотнения. Проверяйте совместимость рабочей среды с эластомером USIT и при агрессивных средах выбирайте фторсодержащие материалы. При монтаже обеспечьте очистку резьбы и контроль на герметичность при рабочем давлении; для серийных проверок используйте визуальный осмотр и пневмо/жидкостный тест на герметичность.
