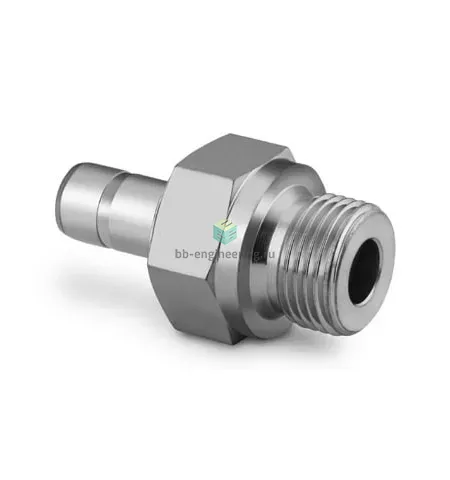

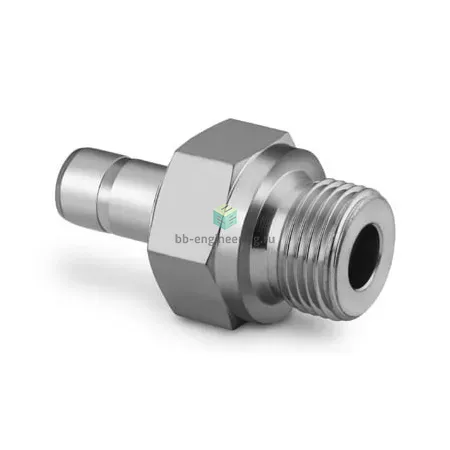

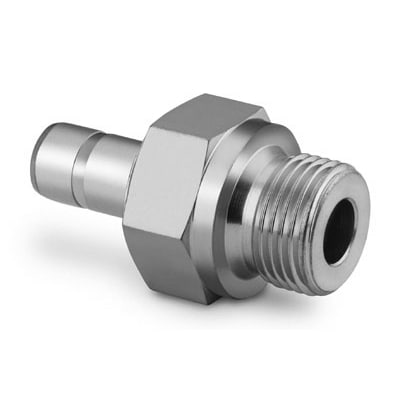

SS-12-MTA-1-6RS Swagelok - Переходник прямой с нар. резьбой обжимной G3/8-12 мм, нерж.

Назначение и принцип работы

Прямой втулочный переходник с наружной резьбой G3/8 — переходное соединение для подсоединения 12 мм обжимной трубки к резьбовому оборудованию. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное механическое прижимание трубки без пайки — первичный упор создаёт переднее кольцо, заднее фиксирует окончательную посадку. Резинометаллическое кольцо USIT по DIN 3852-2 (форма A) выполняет уплотнение резьбы на стороне G3/8 и исключает необходимость намотки фум-лент или паст; механическая обжимная часть отвечает за герметичность канала 12 мм.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316: коррозионная стойкость в агрессивных средах, совместимость с нефтехимией, паром, газами и вакуумом. Обжимная система — два металлических кольца и гайка, обеспечивает повторяемое соединение для трубки Ø12 мм; резьбовое уплотнение — кольцо USIT (DIN 3852-2, форма A). Рабочие давления зависят от материала и толщины трубки; типично при правильной трубке Ø12 мм допускаются рабочие давления до ~250 бар (зависит от стенки и среды). Температурная совместимость: металлические части до ≈400 °C, уплотнения резинометаллические — типично −40…+150 °C (для фторкаучука возможен до ≈200 °C).

Экспертные рекомендации по применению

Подбирайте трубку Ø12 мм с рекомендованной стенкой и материалом AISI 316 для заявленных давлений. Монтаж: предварительно заверните гайку рукой, затем затяните по инструкции производителя (до соприкосновения колец и дополнительно ≈1–1,25 оборота ключом) — не используйте пасты в зоне обжима. Резьбовое уплотнение кольца USIT менять при повторном монтаже, не допускать повреждений фасок и зарубов трубки; контролируйте герметичность испытанием давлением и обстоятельно проверяйте при температурных циклах и агрессивных средах. Избегайте изгибов трубки в зоне обжима и повторного использования деформированных обжимных колец.
