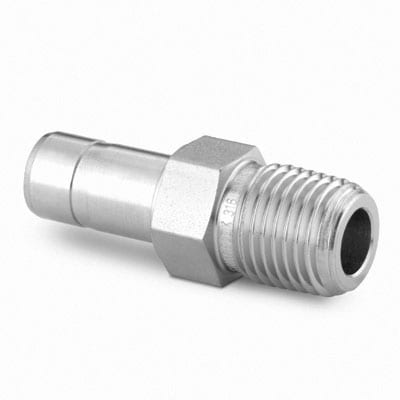

SS-12-MTA-1-6RT Swagelok - Переходник прямой с нар. резьбой обжимной R3/8-12 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой R3/8 и гильзой под трубку Ø12 мм предназначен для соединения трубопроводов и контрольно‑измерительных линий в технологических, аналитических и пневмо/гидросистемах. Работает по принципу обжима трубки двумя обжимными кольцами (двухфerrуловая система) и гайкой: вставленная до упора трубка фиксируется кольцами, образуется металлом по металлу герметичное соединение; резьвовое соединение уплотняется ФУМ‑лентой. Применим в средах: сжатый воздух, инертные газы, вода, гидравлические жидкости, неагрессивные химреактивы при рабочих давлениях, зависящих от трубки (ориентировочно до 200–300 бар в типичных исполнениях) и температурах от криогенных значений до порядка +350…+400 °C в зависимости от материала трубки и среды.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с пищевой, химической и нефтехимической средой. Конструкция — двухфerrуловая (primary/secondary ferrule) для повышения прочности и повторной уплотняемости; резьба R3/8 уплотняется ФУМ‑лентой. Тип подключения: канал 1 — R3/8 (наружная резьба), канал 2 — гильза под трубку Ø12 мм. Рекомендована эксплуатация в диапазоне температур от типичных криогенных до нескольких сотен градусов Цельсия и при системных давлениях, ограниченных прочностью трубки и толщиной стенки (см. технические данные трубопровода и справочные таблицы производителя).

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный, торцовый и обезжиренный торец трубки, снять фаску и удалить стружку; отметить глубину посадки. Монтировать по процедуре производителя: сначала затянуть гайку вручную, затем выполнить контрольный момент/оборот согласно инструкции Swagelok для Ø12 мм; не использовать герметики на обжимных кольцах. Для резьбы R3/8 применять ФУМ‑ленту в 2–3 слоя по направлению нарезки. Избегать перекосов и перегрузок на месте соединения; при повторном монтаже инспектировать состояние обжимных колец и при необходимости заменять. Проверять герметичность с помощью спрея для поиска утечек или дымогенератора при давлении рабочей среды.
