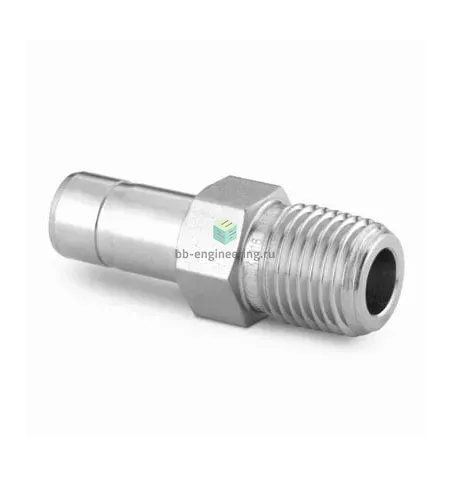

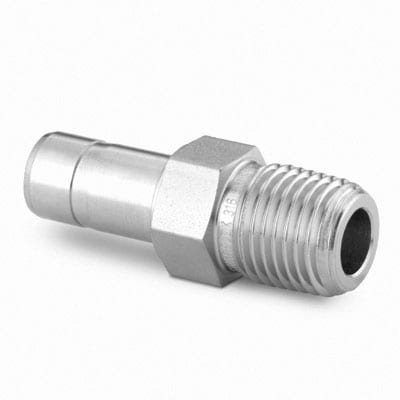

SS-12-MTA-1-8 Swagelok - Переходник прямой с нар. резьбой обжимной NPT1/2-12 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой NPT1/2 — предназначен для подключения трубных магистралей Ø12 мм к резьбовым портам NPT 1/2 в системах измерения, распределения и управления средами (инструментальная и технологическая арматура, гидравлика, газовые линии). Работает по принципу двухобжимного соединения: трубка фиксируется двумя обжимными кольцами и гайкой, обеспечивая герметичное металлическое уплотнение трубка–фитинг; резьба уплотняется с помощью ФУМ‑ленты для внешнего NPT‑соединения.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и подходящая для агрессивных сред. Конструкция — двухколечный обжим (две феррулы + гайка) обеспечивает надежную фиксацию трубы Ø12 мм. Резьбовое соединение NPT1/2 уплотняется ФУМ‑лентой. При отсутствии эластомерных уплотнений температурный диапазон широк — типично от примерно −54 °C до +204 °C при стандартной эксплуатации; допустимые рабочие давления зависят от сечения и толщины стенки трубки и могут достигать сотен бар (для конкретных значений ориентироваться на паспорт Swagelok).

Экспертные рекомендации по применению

Перед установкой проверьте соответствие Ø12 мм и толщины стенки трубки требованиям по давлению. Монтировать по инструкции: сборка от руки с последующим контролируемым доворотом гайки по рекомендациям производителя или с заданным крутящим моментом; использовать ФУМ‑ленту на наружной NPT‑резьбе, не допускать перекоса трубки при запрессовке. Избегать повторных многократных перекомпрессий одной и той же феррулы в критичных по давлению узлах — при повторном монтаже заменять феррулы. Для крио‑ или высокотемпературных режимов и предельных давлений уточняйте паспортные данные и требования по материалам у производителя.
