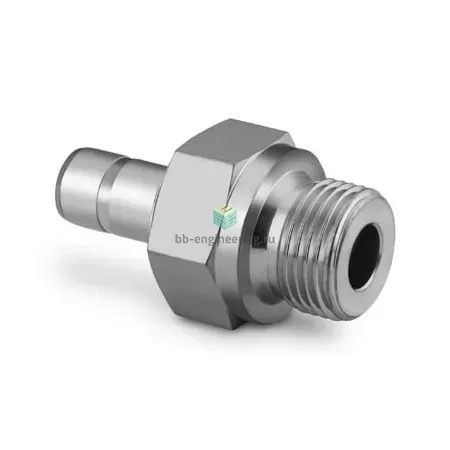

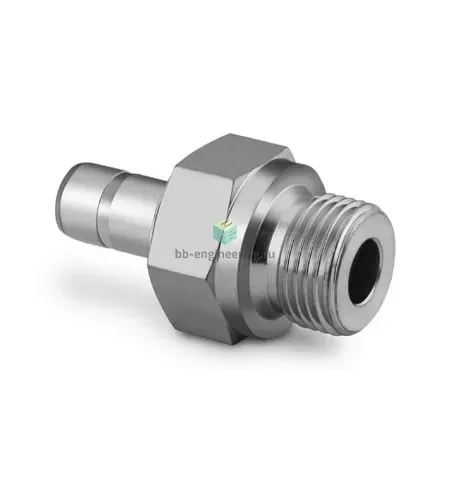

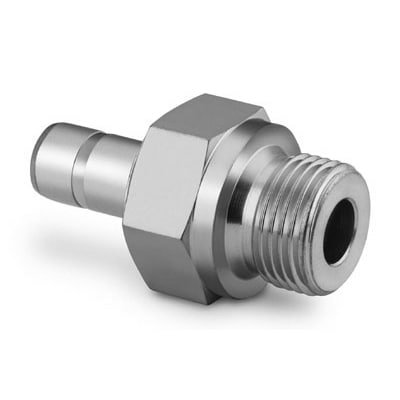

SS-12-MTA-1-8RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/2-12 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный Swagelok служит для соединения трубки Ø12 мм с резьбовым портом G1/2 в системах технологической и измерительной арматуры. Конструкция решает задачу перехода от обжимного трубного соединения к стандартной резьбе (BSPP/G1/2) с гарантированной герметичностью за счёт резинометаллического уплотнения USIT по DIN 3852-2 форма A. Принцип работы — уплотнение достигается последовательным обжатием двух обжимных колец гайкой на втулке и прижатием торцевого уплотнения в резьбовом соединении.

Ключевые особенности конструкции

Корпус и внутренние элементы — нержавеющая сталь AISI 316, совместимая с агрессивными средами и коррозионно-опасными средами. Соединение: канал 1 — G1/2, канал 2 — 12 мм (втулка). Обжим выполняется двумя кольцами и гайкой, уплотнение резьбы — кольцо USIT (резинометаллическое) по DIN 3852-2 форма A. Для трубок Ø12 мм такие обжимные системы Swagelok обеспечивают рабочие давления в пределах сотен бар в зависимости от толщины стенки и условий эксплуатации; температурный диапазон определяется материалом уплотнения (резинометаллическое USIT обычно ограничивает рабочую температуру по нижней/верхней границе, в высокотемпературных системах применяют металлические уплотнения).

Экспертные рекомендации по применению

Подбирайте переходник с учётом толщины стенки трубки и рабочей среды. При монтаже: ровный обрез и снятие фаски на трубке, полная посадка втулки, последовательное затягивание гайки по инструкциям производителя и контроль герметичности пробным давлением. Избегайте многократного повторного использования обжимных колец и повреждённых уплотнений USIT; не превышайте рекомендованные для конкретной трубки давление и температуру. При агрессивных средах или высоких температурах рассмотрите вариант с полностью металлическим уплотнением или иной маркой уплотнителя.
