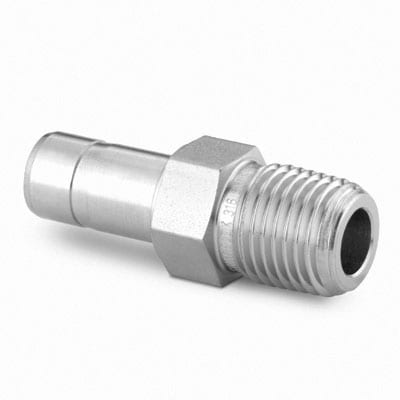

SS-12-MTA-1-8RT Swagelok - Переходник прямой с нар. резьбой обжимной R1/2-12 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой R1/2 — предназначен для герметичного присоединения 12 мм трубки к резьбовому патрубку R1/2 в системах отбора проб, приборных линиях и технологических магистралях. Работает по принципу обжима: при затяжке гайки две обжимные втулки (ferrules) смещаются и деформируют трубку, формируя уплотнённый механический зажим; резьба дополнительно герметизируется ФУМ-лентой (PTFE) на наружном соединении.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Конструкция: гайка + две обжимные втулки + втулка под 12 мм трубку; подключение: канал 1 — R1/2 (наружная резьба), канал 2 — 12 мм (втулка). Резьвое уплотнение выполняется ФУМ-лентой. Применимо для газов и жидкостей в измерительных и технологических линиях; температурный диапазон при стандартных уплотнениях PTFE примерно −60…+260 °C. Рабочее давление зависит от толщины стенки трубки и режима, для типичных 12 мм трубок Swagelok — до нескольких сотен бар при нормативной сборке.

Экспертные рекомендации по применению

Подбор: сверяйте тип резьбы R1/2 и диаметр 12 мм, используйте трубку с рекомендованной толщиной стенки. Монтаж: очистите торец трубки, правильно посадите втулку, затяните гайку согласно рекомендациям производителя с применением ключа—избегайте «перетяжки». Надёжность уплотнения повышается аккуратным нанесением 2–3 слоёв ФУМ‑ленты на наружную резьбу. Не используйте деформированную или многократно восстановленную обжимную втулку; при ремонте заменяйте комплект обжимных колец. Избегайте ударных и вибрационных нагрузок без поддержки трубки.
