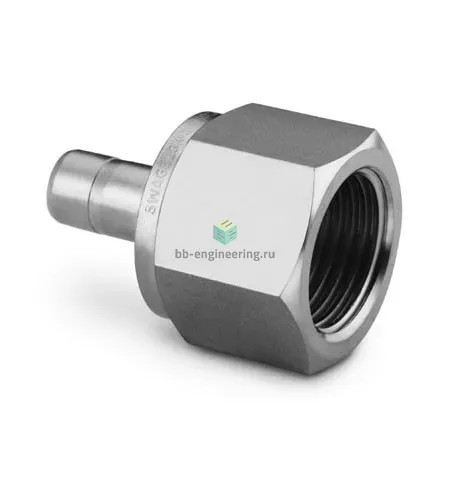

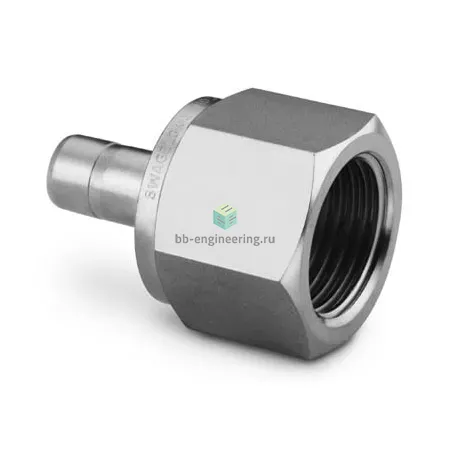

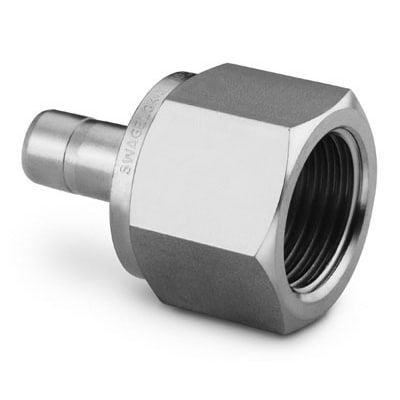

SS-12-MTA-7-4RG Swagelok - Переходник прямой с внутр. резьбой под манометр обжимной G1/4-12 мм, нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой под манометр и обжимной муфтой служит для подключения приборов учета и контроля давления к трубопроводам с метрической трубой Ø12 мм. Конструкция: внутренняя резьба G1/4 обеспечивает подсоединение манометра в резьбовую втулку с посадочной проточкой для прокладки, с другой стороны — обжимное соединение на трубку 12 мм с двумя обжимными кольцами и гайкой. Прижим передней и задней втулок создает герметичное механическое уплотнение трубки, а прокладка в резьбовом сочленении предотвращает утечки в осевом направлении при рабочем давлении, зависящем от материала и толщины трубки.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость для воды, газа, нефтепродуктов и агрессивных сред. Применяются два обжимных кольца для более надёжной фиксации трубки; уплотнение резьбы — за счёт прокладки, размещённой в внутренней проточке. Диаметры: резьба G1/4 и трубный присоединитель 12 мм. Рабочее давление определяется трубкой и может достигать сотен бар при правильном подборе (типично до ≈690 bar в благоприятных условиях); температурный диапазон ограничен материалом прокладки (например, PTFE ≈ -60…+200 °C, металлические уплотнения — выше).

Экспертные рекомендации по применению

Подбирайте толщину и сорт трубки под требуемое давление и проверяйте посадочную глубину — трубка должна упираться в седло перед обжатием. Сборка: завернуть гайку до упора вручную, затем докрутить примерно на 1–1,25 оборота ключом (контролируемо); избегать чрезмерного момента. Всегда использовать рекомендованную прокладку в посадочной проточке и не применять жидкие герметики на внутренней торцевой поверхности. При повторном монтаже заменяйте деформированные обжимные кольца и прокладку. После установки выполнить испытание на герметичность (давление/гелиевый тест) и контролировать состояние при агрессивных средах и циклических температурах.
