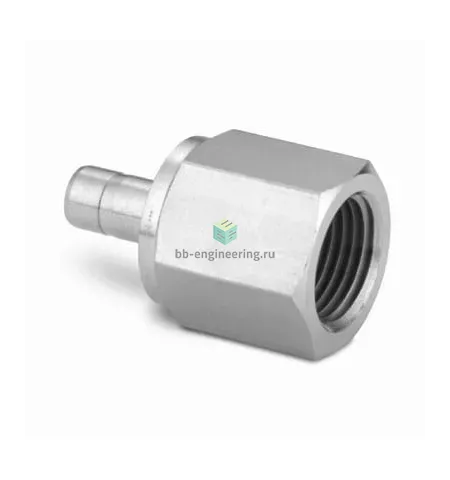

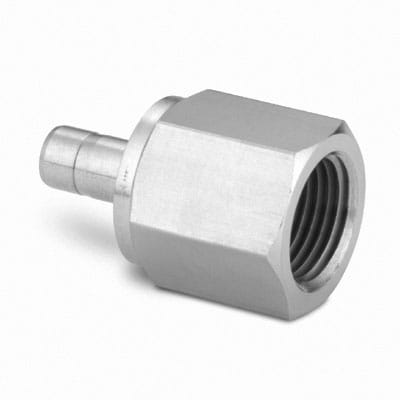

SS-12-MTA-7-8 Swagelok - Переходник прямой с внутр. резьбой обжимной NPT1/2-12 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный служит для герметичного подключения трубки Ø12 мм к резьбовому порту NPT1/2 (внутр. резьба). Конструкция решает задачи перехода от метрической трубной линии к трубопроводу или оборудованию с конической трубной резьбой (NPT) в системах измерения, управления и технологических линиях. Соединение обеспечивает герметизацию резьбы с помощью ФУМ-ленты и механическую фиксацию трубки обжимом: гайка компрессионного фитинга с двумя обжимными кольцами формирует уплотнение и удержание. Применяется в газовых и жидкостных контурах при типичных рабочих давлениях до ≈250 бар и температурах от −60 °C до +260 °C (ограничено уплотнением ФУМ).

Ключевые особенности конструкции

Корпус и втулка изготовлены из стали нержавеющей AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с большинством технологических сред. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (Swagelok two-ferrule), обеспечивает одновременно надежное механическое сцепление и металл-металл уплотнение между уплотняющей и зажимной втулками. Резьбовое соединение NPT1/2 уплотняется ФУМ-лентой; канал 1 — NPT1/2, канал 2 — втулка под трубку 12 мм. Рекомендуемые среды: технологические газы, пар, жидкости и большинство химикатов совместимых с AISI 316.

Экспертные рекомендации по применению

Перед монтажом обрежьте трубку под прямым углом, удалите заусенцы и вставьте до упора втулки. Нанесите ФУМ-ленту на NPT-резьбу и закрутите до плотной посадки; затем выполните окончательную затяжку гайки компрессионного фитинга по инструкции производителя (finger-tight + 1–1¼ оборота для первоначальной сборки с двухкольцовым фитингом), используя ключи и рекомендованные моменты затяжки. Избегайте передавливания — переуплотнение может деформировать кольца и снизить герметичность. При демонтаже инспектируйте обжимные кольца и при наличии деформаций заменяйте их. Учитывайте, что предельные давления и температуры зависят от среды и толщины стенки трубки; при критических режимах опирайтесь на данные Swagelok и расчётные таблицы.
