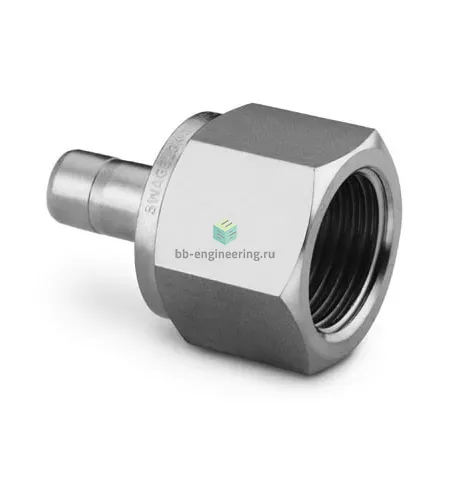

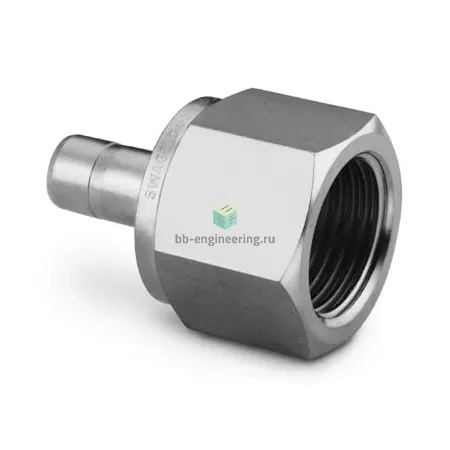

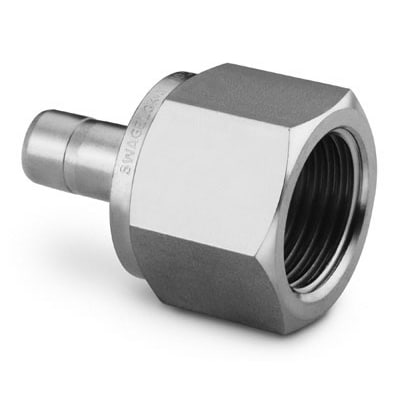

SS-12-MTA-7-8RG Swagelok - Переходник прямой с внутр. резьбой под манометр обжимной G1/2-12 мм, нерж.

Назначение и принцип работы

Переходник с внутренней резьбой под манометр G1/2 — втулочный обжимной адаптер для присоединения трубки Ø12 мм к резьбовому патрубку манометра. Решает задачу вывода измерительной линии на прибор без сварки: трубка фиксируется обжимной системой из двух обжимных колец и гайки, а резьбовое соединение герметизируется прокладкой в внутренней проточке. Конструкция обеспечивает металлическую посадку втулки и повторяемую герметичность при рабочих давлениях типичного приборного уровня (порядка нескольких сотен бар при корректной подборке трубки и толщины стенки) и температурной стойкости, определяемой материалом корпуса и уплотнения.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов — нержавеющая сталь AISI 316, коррозионно-стойкое исполнение для агрессивных сред. Соединение: канал 1 — G1/2 (внутр. резьба для манометра с пазом под прокладку), канал 2 — втулка под трубку 12 мм. Уплотнение резьбы — прокладка по внутренней проточке (металлическая или мягкая шайба по выбору), уплотнение трубки — две обжимные втулки с гайкой. Рабочие среды: нейтральные и агрессивные жидкости и газы; температурная стойкость корпуса до ≈400°C по металлу, фактический диапазон зависит от типа прокладки и используемой трубки.

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки исходя из требуемого давления и цикличности; обеспечьте прямую посадку втулки до упора и ориентируйтесь на технологию обжима Swagelok (фиксация корпуса ключом, затем паспортное число проворотов гайки или спецификация производителя). Не используйте пасты внутри обжимной зоны; при резьбе применяйте только рекомендованную прокладку и не заклинивайте её герметиком в проточке. После монтажа — гидростатическая или пневматическая проба герметичности и фиксация трубопровода опорами во избежание циклического напряжения.
