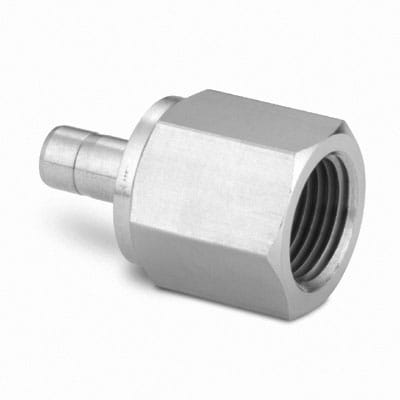

SS-12-MTA-7-8RP Swagelok - Переходник прямой с внутр. резьбой обжимной G1/2-12 мм, нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой и втулкой служит для герметичного соединения трубопровода из нержавеющей трубки Ø12 мм с резьбовым портом G1/2. Конструкция «обжим трубки с помощью двух обжимных колец и гайки» (двухкольцевая система Swagelok) обеспечивает поэтапное зажатие втулки и уплотняющего кольца, формируя металлическое и уплотнительно-механическое соединение без сварки. Резьба уплотняется прокладкой по DIN 3852 форма A/B; такая схема решает задачи подвода технологических сред (сжатый воздух, инертные/технические газы, жидкие агрессивные и неагрессивные среды) в пределах рабочих параметров трубопровода.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Двухколечная обжимная система повышает механическую прочность и стойкость к вибрации по сравнению с односпиральными решениями. Уплотнение резьбы — прокладка DIN 3852 форма A/B — допускает варианты из металла или эластомера; при металлической прокладке температурная стойкость может достигать ~+400 °C, при эластомерной — до ≈+200 °C. Рабочее давление зависит от материала и толщины трубки; типично для системы с трубкой Ø12 мм и стенкой 1,5–3 мм рабочие давления лежат в диапазоне сотен бар (ориентировочно 200–400 бар), точные значения определяются по каталогу Swagelok и параметрам трубки.

Экспертные рекомендации по применению

Подбирайте переходник с учётом толщины стенки трубы и рабочего давления; при сомнении ориентируйтесь на таблицы допусков производителя. Перед монтажом торец трубки должен быть ровно отрезан и снят фаской/заусенцами, втулки и гайка — чистые. Затягивайте по рекомендованным моментам Swagelok или по установленной методике «рукой + определённое число оборотов ключа», избегая перетяжки. При работе с агрессивными средами используйте металлические прокладки DIN 3852; для низких температур — проверяйте совместимость уплотнителя. Проверяйте герметичность методом мыльного раствора или чувствительной газовой пробой при первичном запуске.
