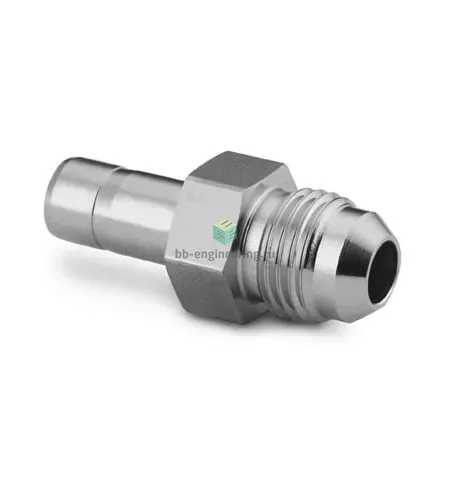

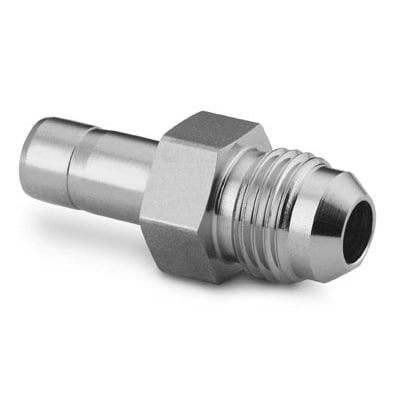

SS-12-TA-1-12AN Swagelok - Переходник прямой втулка-развальцовка 3/4"-3/4", нерж.

Назначение и принцип работы

Переходник прямой втулка‑развальцовка Swagelok SS‑12‑TA‑1‑12AN предназначен для перехода между обжимным трубным соединением и развальцованным фланцевым/конусным соединением 3/4″. Работает по принципу двухобжимной системы: при затяжке гайки обжимные кольца втулки захватывают трубу и формируют герметичное металлическое уплотнение, контактирующее с конической поверхностью 37° (угол конуса фитинга 37° (74°)). Решает задачи герметичного перехода сред (газы, гидравлические жидкости, агрессивные среды) в системах по стандарту SAE J514 (ISO 8434‑2).

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, стойкой к коррозии и совместимой с большинством технологических сред. Двухколечный обжим + гайка обеспечивает надежное металл‑в‑металло уплотнение без дополнительных прокладок. Соединение: 3/4″ (втулка) — 3/4″ (под развальцовку). Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки. Соответствует SAE J514 (ISO 8434‑2). Типичные рабочие давления зависят от диаметра и толщины стенки труб: для типовых труб 3/4″ ожидаемый диапазон до ≈3000 psi (≈207 bar); температурный диапазон эксплуатации ориентировочно от −54 °C до +204 °C, в зависимости от среды и уплотнений.

Экспертные рекомендации по применению

Перед монтажом зачистить и дебурить трубу, вплотную вставить до упора во втулку. Затягивать по инструкции производителя: сначала вручную, затем ключом — до рекомендованного числа оборотов/момента (следовать табличным значениям Swagelok для 3/4″). Не использовать повторно деформированные обжимные кольца; при переустановке заменять комплект. Избегать чрезмерной затяжки, контролировать утечки испытанием давлением и методом ТВ (гелий/азот). Для агрессивных сред проверять совместимость AISI 316 и выбирать подходящую толщину стенки трубы для требуемого рабочего давления.
