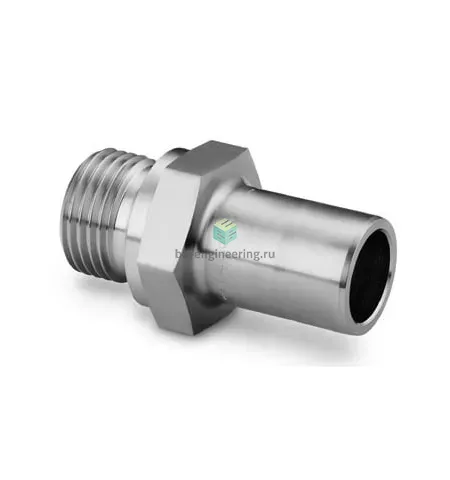

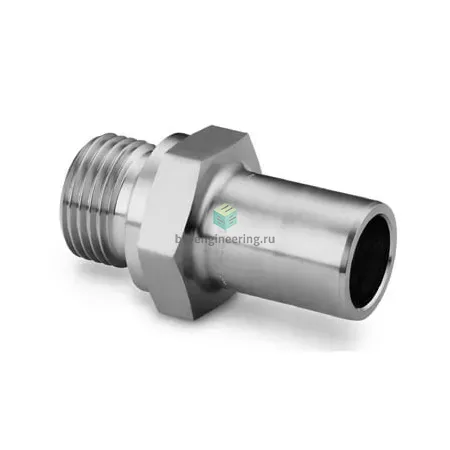

SS-12-TA-1-12RS Swagelok - Переходник прямой с нар. резьбой обжимной G3/4-3/4", нерж.

Назначение и принцип работы

Обжимной прямой переходник с нарезной втулкой служит для перехода между резьбовым присоединением G3/4 и трубным присоединением 3/4″ (втулка). Конструкция обеспечивает герметичное соединение трубопровода с приборной или технологической арматурой: труба фиксируется двумя обжимными кольцами и гайкой, при затяжке кольца формируют плотную металлическо‑металлическую посадку, а резинометаллическое уплотнительное кольцо USIT (по DIN 3852‑2 форма A) компенсирует возможные неровности резьбы и обеспечивает дополнительную утечко‑безопасность. Применяется в системах подачи жидкостей и газов, технологических линиях и КИПиА.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Соединение — переходник прямой с нар. резьбой втулочный G3/4–3/4″; входной канал G3/4, выходной — 3/4″ (втулка). Уплотнение резьбы — кольцо резинометаллическое USIT по DIN 3852‑2 форма A. Тип конструкции — стандартная система двух обжимных колец и гайки Swagelok, совместимая с трубами соответствующего наружного диаметра. Рабочие параметры зависят от трубного материала и стенки; типично для нерж. труб 3/4″ рабочее давление проектируют в диапазоне до ~200 бар при нормальной температуре, эксплуатационная температура определяется видом эластомера (примерно от −60 °C до +200 °C при использовании соответствующих материалов уплотнения).

Экспертные рекомендации по применению

Подбирайте переходник под фактический наружный диаметр и толщину стенки трубы и используйте кольца и гайки Swagelok соответствующего размера. Перед монтажом удалите заусенцы, проверьте глубину посадки трубы во втулку и установку кольца USIT на резьбе (на резьбу не требуется дополнительный герметик при штатном уплотнении). Затягивайте по рекомендациям производителя или крутящим моментом из таблицы Swagelok, выполняйте контроль на подтекание после первого пуска. Избегайте ударных нагрузок и больших циклов вибрации; при агрессивных средах и высоких температурах уточняйте совместимость эластомера в USIT‑кольце.
