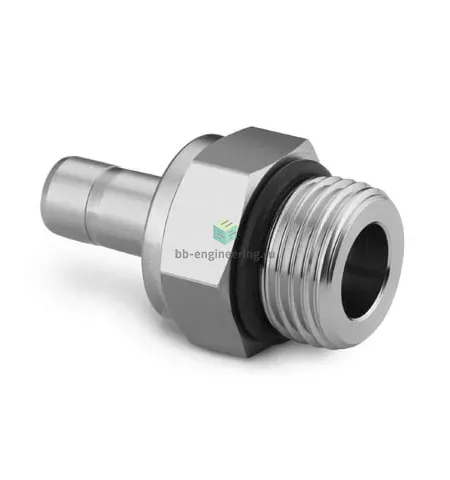

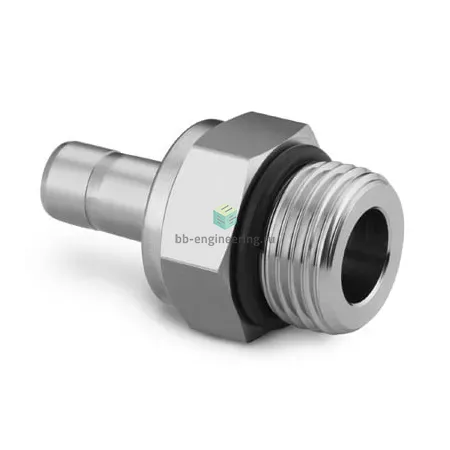

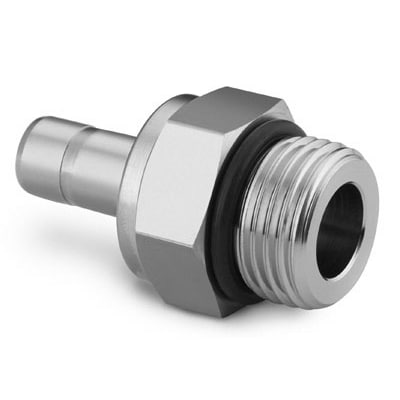

SS-12-TA-1-12ST Swagelok - Переходник прямой с нар. резьбой обжимной UNF 1 1/16"-12-3/4", нерж.

Назначение и принцип работы

Переходник прямой с наружной резьбой втулочный UNF 1 1/16″-12 на 3/4″ служит для герметичного соединения приборных трубопроводов и резьбовых патрубков в системах измерения, отбора проб, гидравлики и газоснабжения. Конструкция комбинирует обжим трубки с двухколечным фиксатором и резьбовое соединение с выступающим уплотнительным кольцом O‑ring, что обеспечивает герметичность при дисбалансе осевых усилий и упрощает демонтаж. Типичное применение — подключение 3/4″ трубок к резьбам UNF 1 1/16″‑12 в средах с рабочим давлением до ≈400 бар и температурным диапазоном ориентировочно от −60 °C до +200 °C (в зависимости от материала O‑ring).

Ключевые особенности конструкции

Корпус и втулка изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с нержавеющими трубами. Система обжима — две обжимные кольца и гайка Swagelok — фиксирует 3/4″ трубку цилиндрического профиля, минимизируя риск протечек и сдвигов. Резьбовое соединение UNF 1 1/16″‑12 использует выступающее O‑ring‑уплотнение для дополнительной герметичности на торце. Изделие рассчитано на типичные рабочие среды: инертные газы, жидкости гидросистем, технологические среды нефтегазовой и химической отраслей; допустимый диапазон давления и температуры зависит от диаметра труб и материала уплотнения.

Экспертные рекомендации по применению

Перед установкой соблюдайте подготовку кромки трубки — ровная, без заусенцев и масла. Вставьте трубку до упора, затяните гайку вручную, затем ключом на ≈1¼ оборота (сверяйтесь с инструкцией производителя для данного размера). Подбирайте материал O‑ring по среде и температуре; при агрессивных средах используйте фторсодержащие или перфторэластомерные составы. Избегайте чрезмерного крутящего момента, ударных нагрузок и изгиба в зоне фитинга; после монтажа выполните контроль герметичности давлением и/или с использованием обнаружения утечек. Для цикличных нагрузок и критичных сервисов рекомендуется регулярная проверка и замена уплотнений.
