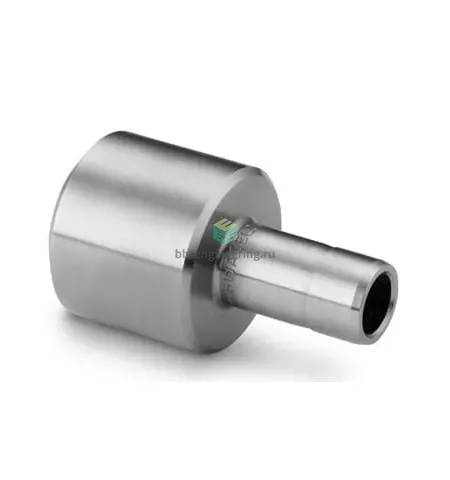

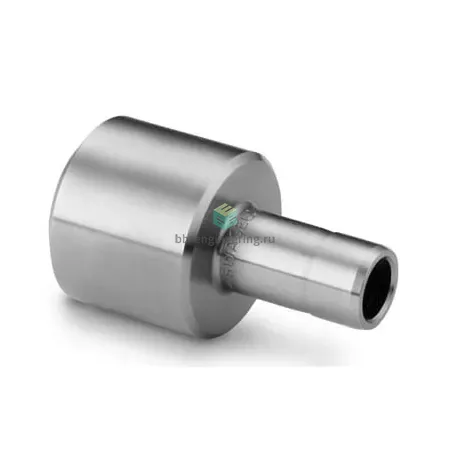

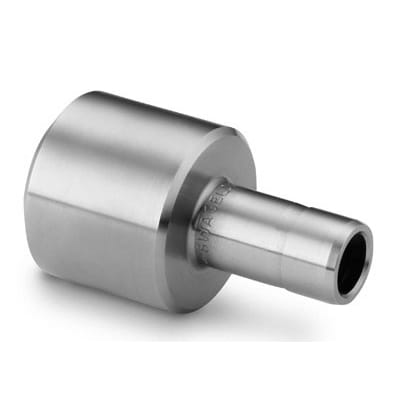

SS-12-TA-1-12W Swagelok - Переходник прямой под приварку встык обжимной 3/4"-3/4", нерж.

Назначение и принцип работы

Прямой переходник под приварку 3/4″ (втулка) — 3/4″ (под приварку встык) предназначен для соединения трубопроводов в технологических и измерительных линиях, где с одной стороны требуется быстрое обжимное подключение, а с другой — прочное сварное соединение. Работает по принципу комбинированного соединения: одна сторона — обжимное уплотнение трубки с помощью двух обжимных колец и гайки, другая — приварной торец для выполнения стыковой сварки. Решает задачи герметичного перехода между демонтажной арматурой/трубкой и стационарной магистралью, применим в средах с агрессивными средами и в системах высокой чистоты.

Ключевые особенности конструкции

Корпус и конструктивные элементы выполнены из нержавеющей стали AISI 316, материал обобщённо — сталь нержавеющая. Обжимная сторона использует стандартную комбинацию двух обжимных колец и гайки Swagelok для труб Ø 3/4″, обеспечивая металлоконтактное герметичное уплотнение без эластомеров. Приварной торец рассчитан на стыковую сварку встык по промышленным нормам (ASME/ISO). Рабочие среды: технологические газы, жидкие химреагенты, пар, гидравлические и лабораторные среды. При правильном подборе толщины стенки и режиме сварки эксплуатационные давления типично достигают сотен бар (ориентировочно до 413 bar / 6000 psi в зависимости от материала и толщины труб), температурный диапазон эксплуатации при металлическом уплотнении ориентировочно от −54 °C до +204 °C; при специальных режимах и контролируемой сварке возможна эксплуатация при более высоких температурах в пределах допустимых свойств AISI 316.

Экспертные рекомендации по применению

Подбирайте переходник в соответствии с наружным диаметром и толщиной стенки трубки 3/4″ и требованиями к сварному шву. Перед монтажом выполняйте точную подрезку, калибровку и обезжиривание торца трубки для обжима; гайку затягивать по регламенту производителя Swagelok (использовать инструкцию для размера 3/4″), избегая недозатяжки и перетяжки. При выполнении стыковой сварки удаляйте обжимные элементы с зоны теплового воздействия или защищайте их от перегрева; применяйте поддув инертным газом при сварке нержавеющей стали. Типичные ошибки: неочищенные торцы, несоосность, сварка с установленной обжимной частью и подбор несовместимых материалов (электрохимическая коррозия). Для критичных сред — согласовать процедуру сварки и контроль качества шва (РК, визуальный/рентген) и пользоваться оригинальными комплектующими Swagelok.
