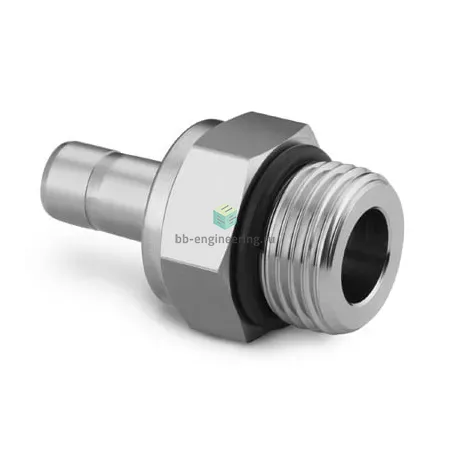

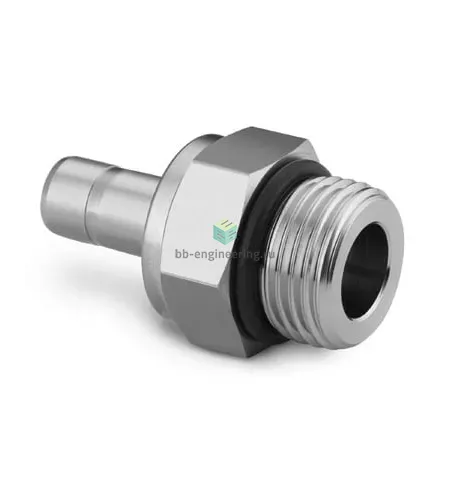

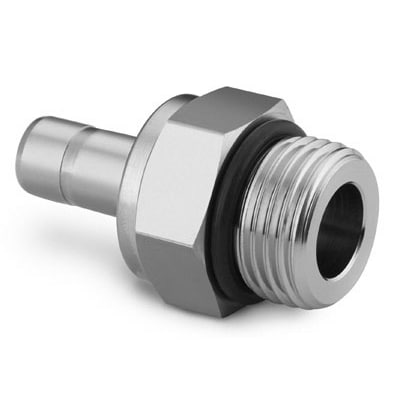

SS-12-TA-1-16ST Swagelok - Переходник прямой с нар. резьбой обжимной UNF 1 5/16"-12-3/4", нерж.

Назначение и принцип работы

Переходник прямой втулочный SS-12-TA-1-16ST применяется для присоединения трубных линий к оборудованию с внешней резьбой UNF 1 5/16″-12 и внутренней втулочной частью 3/4″. Решает задачу герметичного перехода между резьбовым портом оборудования и трубопроводом методом обжима трубки двумя обжимными кольцами и гайкой. Наружная резьба имеет выступающее O-ring уплотнение, обеспечивающее уплотнение резьбового соединения при сборке; герметизация трубной части достигается за счёт двухфланцевой (двухобжимной) конструкции Swagelok.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам (включая многие кислоты, растворители и газовые смеси). Исполнение: двухобжимная система с гайкой и двумя обжимными кольцами, втулка 3/4″, подключение каналов: канал 1 — UNF 1 5/16″-12, канал 2 — 3/4″ (втулка). Выступающее O‑ring уплотнение обеспечивает надёжную герметизацию резьбы; материал O‑ring выбирается по среде. Рекомендуемые диапазоны эксплуатации: по давлению — типично до нескольких сотен бар (практически применимо в системах высоких давлений; точная граница зависит от размера трубки и стенки); по температуре — ориентировочно от −54 °C до +200 °C в зависимости от материала O‑ring и прокладок.

Экспертные рекомендации по применению

Подбирайте толщину и материал трубки в соответствии с давлением системы и таблицами производителя; перед сборкой очистите и обезжирьте торец и посадочные поверхности. Соблюдайте рекомендуемый момент затяжки гайки и последовательность обжима (контрольная посадка первой и второй обжимной втулки). Не используйте повреждённые O‑ring или деформированные элементы; при агрессивных средах подбирайте O‑ring по химстойкости. При вибрации устанавливайте дополнительные опоры; после монтажа выполните контроль на герметичность (пневматический/гидравлический тест) и периодическую проверку состояния уплотнений.
