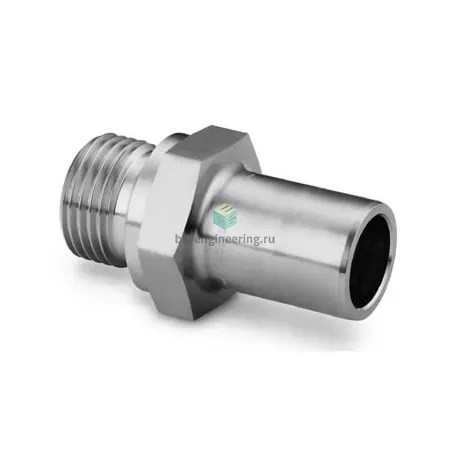

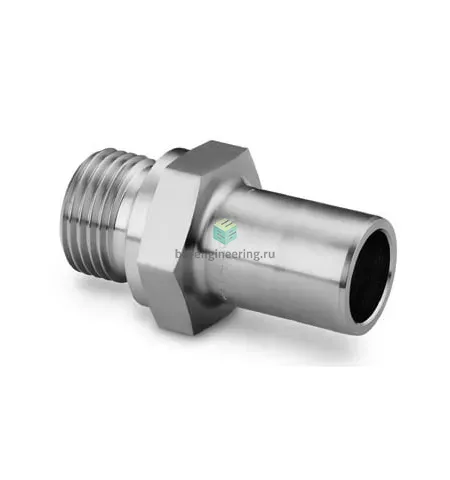

SS-12-TA-1-8RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/2-3/4", нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой и обжимным соединением предназначен для перехода между трубной линией и резьбовым портом приборов и оборудования. Соединение реализовано по принципу двухобжимной конструкции: трубка фиксируется двумя обжимными кольцами и гайкой, а герметичность резьбового соединения обеспечивается резинометаллическим кольцом USIT по DIN 3852-2 форма A. Применяется в системах подачи жидкостей и газов технологических, аналитических и измерительных линиях, где требуется надежная герметизация на переходе G1/2 — 3/4″.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, устойчивой к коррозии агрессивных сред; обобщённый материал — нержавеющая сталь. Конструкция — обжим трубки с помощью двух обжимных колец и гайки, обеспечивает высокую прочность и виброустойчивость. Резьбовое подключение — G1/2 (канал 1), втулочный переходной порт — 3/4″ (канал 2). Уплотнение резьбы — кольцо резинометаллическое USIT (DIN 3852-2 форма A), материалы уплотнения — типично NBR или FKM (уточнять при заказе). Рабочие среды: сжатые газы, водные и масляные жидкости, многие коррозионно-активные среды при совместимости с AISI 316. Температурный диапазон типично от −60 до +200 °C в зависимости от материала кольца; рабочие давления зависят от диаметра трубки и конфигурации — в промышленных системах до нескольких сотен бар (уточнять по таблицам производителя).

Экспертные рекомендации по применению

При подборе учитывайте размер трубки, материал уплотнения и требуемое давление/температуру. Перед монтажом отрежьте трубку под прямым углом и удалите задиры; обеспечьте полную посадку до упора обжимных колец. Не применяйте уплотнительную пасту на резинометаллическое кольцо — оно рассчитано на торцевую герметизацию; на резьбу при необходимости используйте совместимые материалы, избегая попадания в линию частиц. Затягивайте гайку контролируемым моментом, руководствуясь рекомендациями производителя, и проводите опрессовку/испытание на герметичность после установки. Избегайте циклических нагрузок и значительных изгибов в зоне обжима; при агрессивных средах проверяйте совместимость AISI 316 и выбирайте подходящий материал уплотнения.
