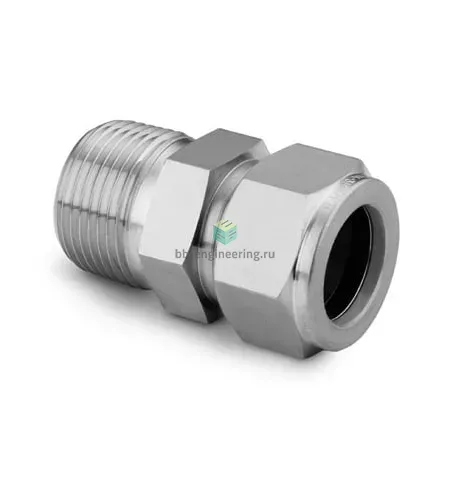

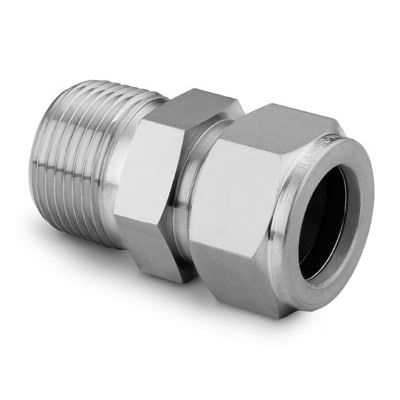

SS-1210-1-12 Swagelok - Штуцер прямой с нар. резьбой обжимной NPT3/4-3/4", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной конусной резьбой NPT 3/4 — переходное соединение для присоединения трубки Ø 3/4" (19,05 мм) к резьбовым портам оборудования. Работает по принципу двухобжимной конструкции: при затяжке гайки две конические обжимные гильзы формируют металлическое уплотнение на наружной поверхности трубки, а резьба NPT уплотняется ФУМ-лентой (PTFE) для предотвращения протечек в резьбовом соединении. Применяется в системах измерения и управления, технологических линиях, газо- и жидкостных магистралях, обеспечивает герметичность при рабочих давлениях до ориентировочно 414 бар (6000 psi) в зависимости от материала и толщины стенки трубки; рабочая температура при использовании ФУМ-ленты ориентировочно от −60 °C до +260 °C.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает высокую коррозионную стойкость в агрессивных средах и совместимость с широким спектром технологических сред. Двухколечная обжимная схема Swagelok обеспечивает повторяемую металлическую герметизацию без эластомерных уплотнителей. Резьба NPT3/4 — коническая трубная резьба с уплотнением ФУМ-лентой; внутренняя полость рассчитана на трубку Ø 3/4" (19,05 мм). Диапазон рекомендованных условий работы зависит от толщины стенки трубки и характера среды — для окончательной оценки опирайтесь на таблицы производителя и расчёт прочности трубопровода.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную торцовую кромку и тщательную очистку трубки; убрать заусенцы, вставить трубку до упора. Наносить ФУМ-ленту аккуратно, не допуская попадания в рабочую полость; затяжку выполнять в соответствии с крутящим моментом/инструкцией производителя. Не возвращать в эксплуатацию использованные обжимные кольца после демонтажа — менять комплект гильз при повторной сборке. Проверять систему под рабочим давлением на отсутствие протечек, исключать упругие и циклические нагрузки на соединение и обеспечивать механическую опору трубопровода.
