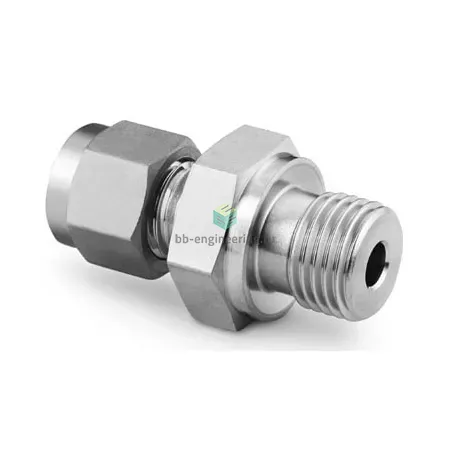

SS-1210-1-12RP Swagelok - Штуцер прямой с нар. резьбой обжимной G3/4-3/4", нерж.

Назначение и принцип работы

Обжимной штуцер с наружной резьбой G3/4 — переходное соединение для подсоединения трубки Ø 3/4" (19,05 мм) к резьбовым портам G3/4 в технологических магистралях. Принцип работы — герметизация металл‑в‑металл: торцевая металлическая прокладка по DIN 3852‑2 (форма B) обеспечивает уплотнение резьбовой части, а обжимной узел с двумя обжимными кольцами и гайкой фиксирует трубку и создает герметичное уплотнение без эластомеров. Применяется в системах передачи воды, пара, газа, нефтепродуктов и большинства агрессивных сред при вакууме и рабочих давлениях, определяемых трубкой и конструкцией магистрали.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивая к коррозии и высоким температурам. Резьбовое уплотнение — металлическая прокладка DIN 3852‑2 форма B, исключающая необходимость эластичных уплотнителей и повышающая температурный диапазон эксплуатации (ориентировочно от −60 °C до +260 °C в зависимости от труб и среды). Обжимная конструкция с двумя коническими кольцами обеспечивает постоянный контакт с трубкой Ø 3/4" (19,05 мм); рабочее давление и допустимый температурный режим зависят от толщины стенки трубки (например, типичная стенка ≈1,65 мм) и условий эксплуатации.

Экспертные рекомендации по применению

Подбирайте штуцер под конкретную трубку Ø 3/4" и требуемую толщину стенки, рассчитывайте допустимое давление по таблицам труб. Перед установкой обрежьте и аккуратно фаскуйте трубку, удалите заусенцы; затягивайте гайку по рекомендованной схеме — сначала от руки, затем дотащить ключом на заданное число оборотов по инструкции производителя. При демонтаже проверяйте состояние обжимных колец и при деформации заменяйте их. Выполняйте контроль герметичности после монтажа (газовая проба или опрессовка). Избегайте использования в режимах со значительными циклическими изгибными нагрузками без дополнительной фиксации трубки.
