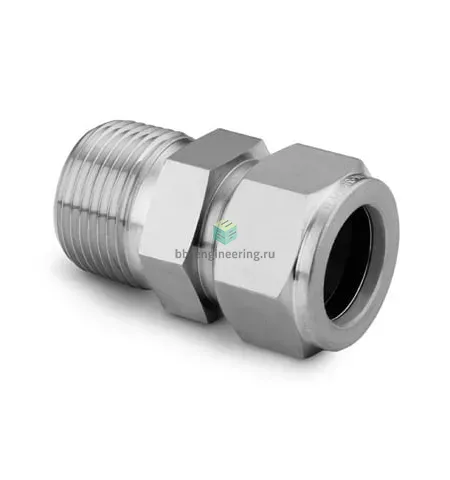

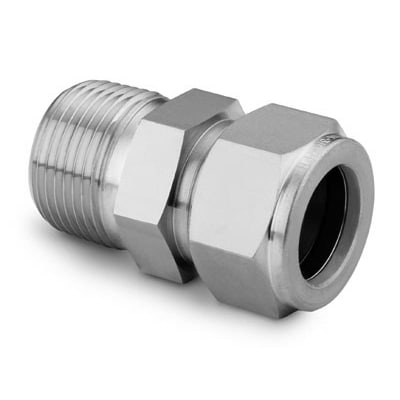

SS-1210-1-12RT Swagelok - Штуцер прямой с нар. резьбой обжимной R3/4-3/4", нерж.

Назначение и принцип работы

Прямой штуцер с наружной резьбой R3/4 — обжимное соединение для перехода от резьбового присоединения R3/4 (BSPT) к трубке 3/4″ (19,05 мм OD). Применяется в технологических трубопроводах, системах КИПиА, газо- и жидкостных магистралях, вакуумных установках и агрессивных средах, где требуется герметичность и демонтажность. Принцип работы — двухкольцевая обжимная система Swagelok: при затяжке гайки передняя и задняя обжимные втулки осаживают трубку, формируя металл-металл уплотнение; резьба герметизируется ФУМ-лентой для предотвращения подтекания по резьбе.

Ключевые особенности конструкции

Корпус и обжимные кольца изготовлены из нержавеющей стали AISI 316, стойкой к коррозии и высоким температурам. Конструкция — двухкольцевой (double ferrule) обжим с гайкой; уплотнение резьбы — ФУМ-лента. Соответствует подключению R3/4–3/4″ (канал 1: R3/4, канал 2: 3/4″ трубка). Рабочая среда: технические газы, нефте- и химические продукты, вода и пар. Рабочее давление зависит от диаметра и толщины стенки трубки (ориентировочно до 300–400 бар для типичных стенок 1,5–2,0 мм); при использовании ФУМ-ленты температурный диапазон примерно −200…+260 °C. Точные ограничения — по таблицам производителя и условиям трубопровода.

Экспертные рекомендации по применению

Подбирайте штуцер под трубку 3/4″ с соответствующей толщиной стенки в зависимости от расчетного давления. Перед монтажом отрежьте и фаскуйте трубку, удалите заусенцы, полностью вставьте трубку в посадочное гнездо. Затягивание: сначала от руки, затем доворот ключом согласно инструкциям производителя; избегайте перетяжки — это повреждает втулки и снижает герметичность. Для резьбы используйте качественную ФУМ-ленту, не наносите уплотнитель на область обжима. При пуске выполняйте пробное испытание давлением и контроль на утечки. Типичные ошибки: неправильная глубина посадки, повторное использование деформированных втулок и чрезмерный доворот гайки.
