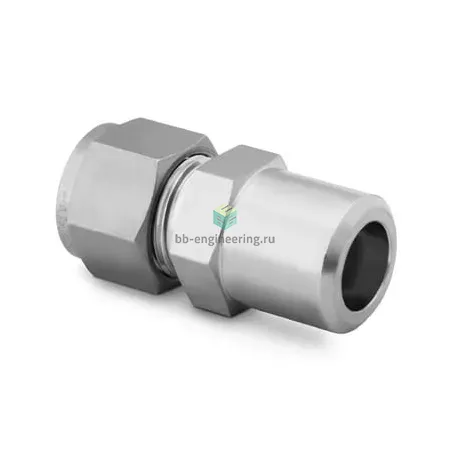

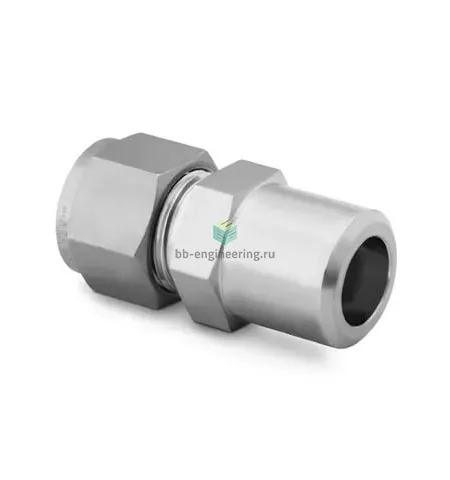

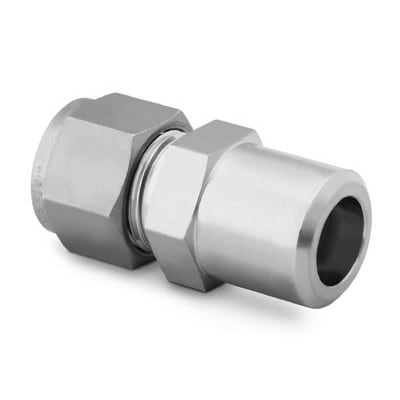

SS-1210-1-12W Swagelok - Штуцер прямой под приварку встык обжимной 3/4"-3/4", нерж.

Назначение и принцип работы

Штуцер прямой под приварку Swagelok SS-1210-1-12W предназначен для перехода от магистрального приварного ответного патрубка к трубопроводу диаметра 3/4" (19,05 мм) с обжимным соединением. Функционирует по принципу комбинированного соединения: одна сторона приваривается встык к трубопроводу, вторая герметизируется методом обжима трубки двумя обжимными кольцами (double ferrule) и гайкой, обеспечивая металлическое уплотнение без дополнительных уплотнительных материалов (тип уплотнения резьбы: отсутствует).

Ключевые особенности конструкции

Корпус и элементы из нержавеющей стали AISI 316; конструкция — две обжимные гильзы и гайка, прямой штуцер под приварку 3/4"–3/4". Применим в агрессивных средах (вода, пар, гидравлика, инертные газы, многие коррозионно-активные среды) благодаря коррозионной стойкости 316. Типичные эксплуатационные ориентиры: рабочее давление порядка до ≈400 бар (≈5800 psi) в зависимости от толщины стенки и качества сварного шва; температурный диапазон ориентировочно −196…+427 °C с учётом материалов и среды.

Экспертные рекомендации по применению

Подбирайте толщину трубы и режим сварки согласно проекту; проверяйте соответствие сварного шва требованиям по прочности и коррозионной стойкости. При монтаже используйте динамометрический ключ и следуйте таблице моментов затяжки производителя, избегайте недозатяжки и перетяжки — обе приводят к протечкам или повреждению колец. Для агрессивных или криогенных сред контролируйте чистоту сборки и отсутствие заусенцев в зоне приварки; перед вводом в эксплуатацию проводите гидравлическое или пневматическое испытание согласно ПНА.
