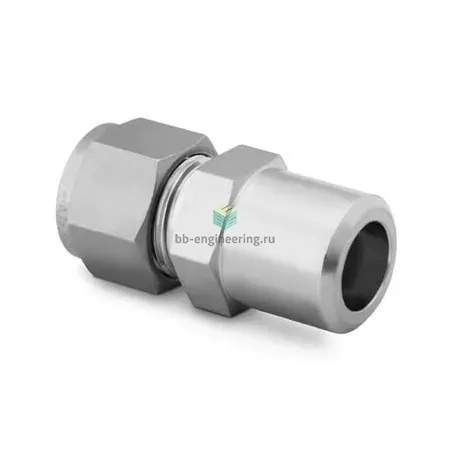

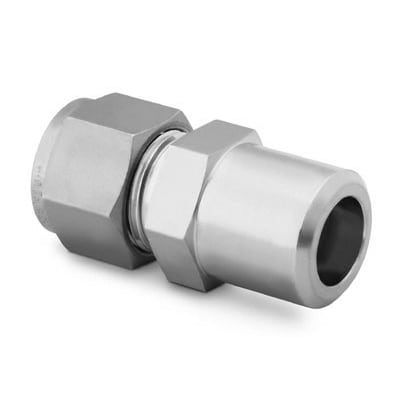

SS-1210-1-8W Swagelok - Штуцер прямой под приварку встык обжимной 3/4"-1/2", нерж.

Назначение и принцип работы

Прямой обжимной штуцер Swagelok предназначен для перехода от трубки Ø3/4" (19,05 мм) к патрубку под приварку 1/2" (номинал). Решает задачи герметичного подключения в приборных, технологических и гидравлических линиях для газов и жидкостей. Работает по принципу двух-перемычного (two-ferrule) обжима: при затяжке гайки передняя и задняя обжимные кольца уплотняют и фиксируют трубку металлом по металлу, а торцевой приварной конец обеспечивает постоянную неразъёмную связь с магистралью.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии агрессивных сред. Конструкция: две обжимные втулки + гайка, без уплотнений резьбы. Применимы среды: нейтральные и агрессивные жидкости, пар, минеральные и гидравлические масла, инертные и технологические газы (проверять для кислорода). Типичные рабочие параметры при комнатной температуре — до ≈414 bar (6000 psi) в зависимости от толщины стенки трубки; температурный диапазон эксплуатации ориентировочно −54 °C…+204 °C (−65…+400 °F), точные пределы — по каталожным таблицам Swagelok.

Экспертные рекомендации по применению

Подбирайте фитинг по реальному наружному диаметру и толщине стенки трубки; сверяйтесь с таблицами допустимого давления. Перед сборкой обеспечьте чистую торцовую поверхность трубки, удалите фаску и заусенцы. Затягивание: выполнить предварительную ручную посадку, затем вернуть гайку на рекомендованные производителем обороты для двух-обжимной системы (обычно ~1–1,25 оборота), контролировать момент и не перетягивать. При приварке — правильно подготовить и очистить приварной конец, избегать нагрева обжимной зоны; при циклических нагрузках и вибрациях предусмотреть дополнительные опоры. Регулярно проверять уплотнение и целостность приварного шва при пуско-наладке.
