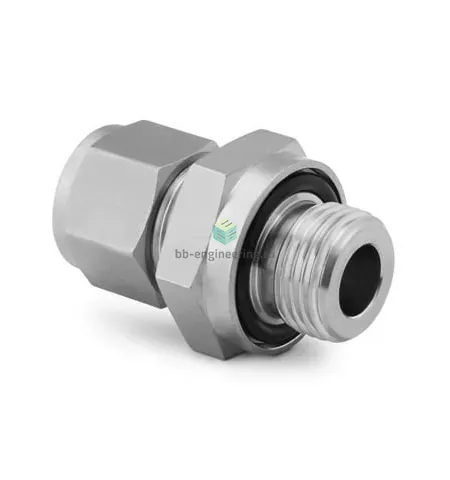

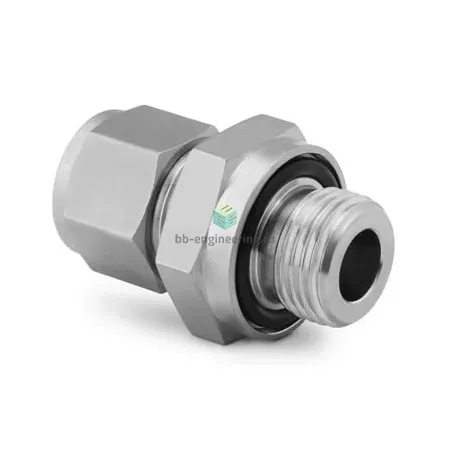

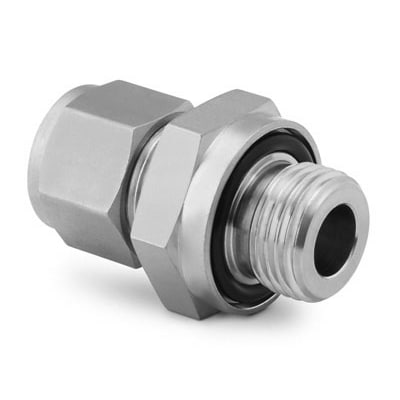

SS-1210-1-OR Swagelok - Штуцер прямой с нар. резьбой обжимной UNF 1 1/16"-12-3/4", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной резьбой UNF 1 1/16″-12 и присоединением под трубку 3/4″ предназначен для герметичного перехода между резьбовыми линиями и трубопроводами в технологических системах высокого давления. Конструкция с двумя обжимными кольцами и гайкой формирует плотное уплотнение трубки при осевом сжатии, а утопленное O-ring в резьбовой зоне обеспечивает вторичную уплотняющую поверхность против утечек в резьбовом соединении. Применяется в системах передачи жидкостей и газов (инструментальная арматура, аналитика, пневматика, гидравлика) где требуются коррозионная стойкость и повторяемость соединения.

Ключевые особенности конструкции

Корпус и элементы изготовлены из нержавеющей стали AISI 316, совместимой с агрессивными средами и температурным диапазоном базового металла (обычно −196…+400 °C), фактическая допустимая температура и давление ограничены материалом O-ring и толщиной трубки. Исполнение — двухфerrульная система Swagelok с гайкой для быстрого обжима; резьба — UNF 1 1/16″-12; подключение трубки — 3/4″ (OD). Утопленный O-ring уменьшает риск протечек в резьбе; типы O-ring (нитрил, FKM, PTFE и др.) подбираются по среде: нитрил −40…+120 °C, FKM до ≈+200 °C. Рабочие давления зависят от размера трубки и стенки; для подобных обжимных фитингов на 3/4″ типичные эксплуатационные значения находятся в диапазоне промышленных спецификаций Swagelok и требуют проверки по каталогу.

Экспертные рекомендации по применению

При подборе ориентируйтесь на толщину стенки и рабочее давление системы — сверяйте допустимые давления по паспорту производителя. Перед монтажом трубку резать перпендикулярно, удалить заусенцы, обеспечить правильную глубину захода до упора фланца. Подбирайте материал O-ring под рабочую среду и температуру; избегайте превышения температурных лимитов уплотнителя. При сборке затягивайте по инструкции производителя, избегайте перекручивания и перетягивания гайки (чревато деформацией ferrule и подсадкой). Регулярно проверяйте соединения на вибрацию и циклические нагрузки, используйте опоры и компенсаторы для продления срока службы.
